Автоматический высокоскоростной станок для резки труб

ОПИСАНИЕ ПРОДУКТА

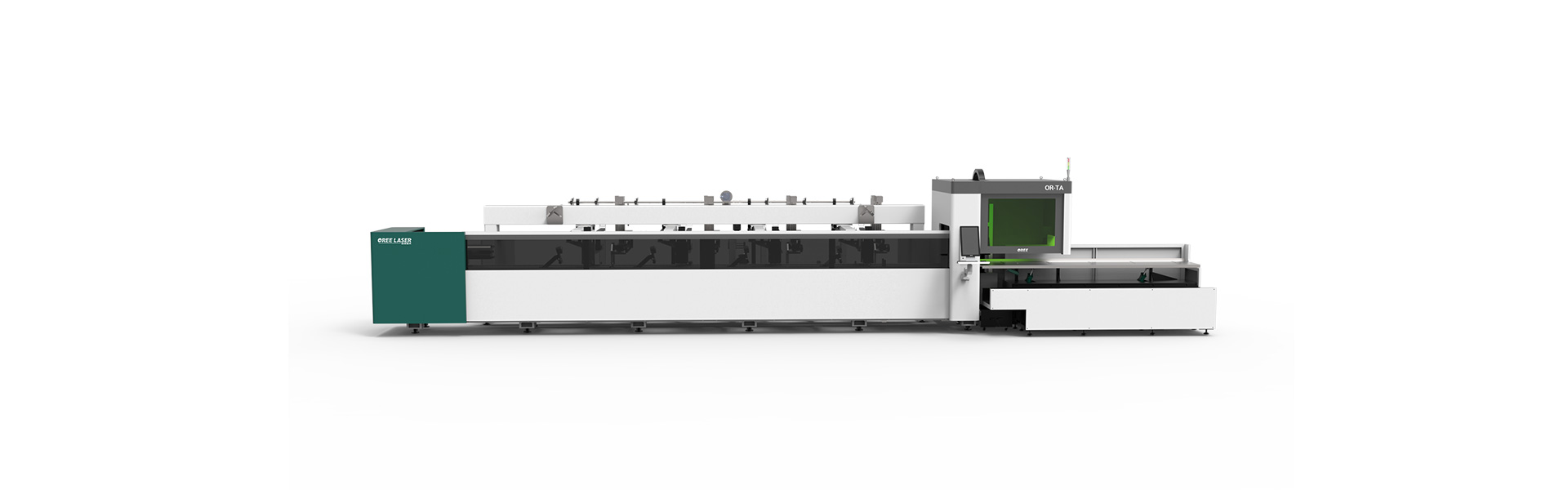

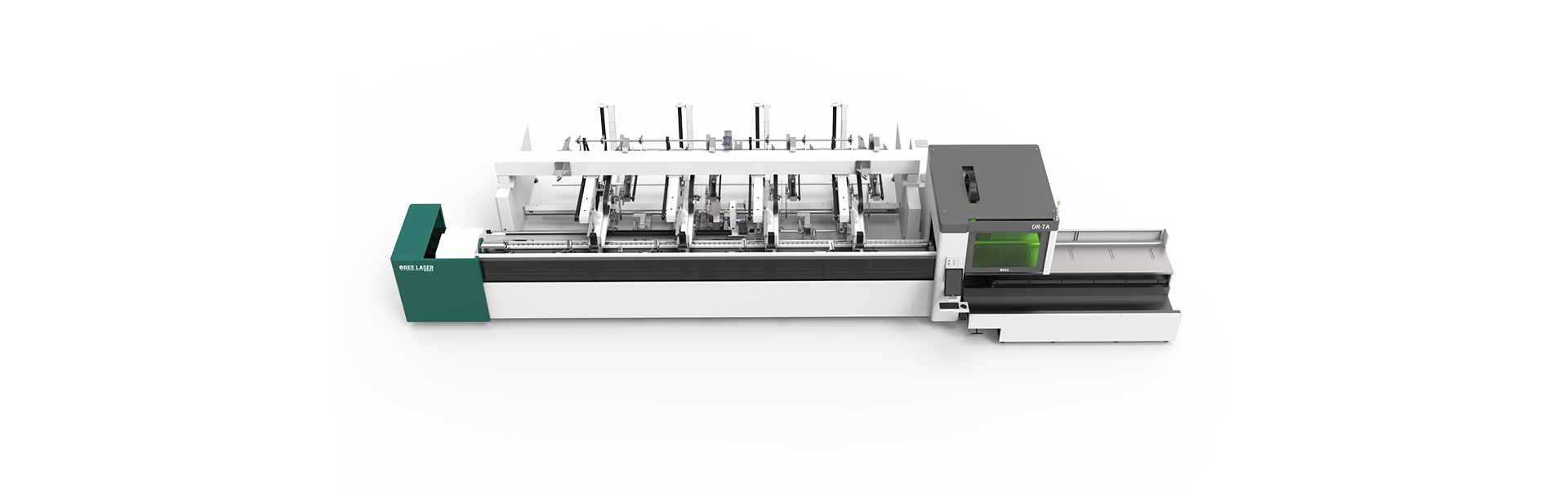

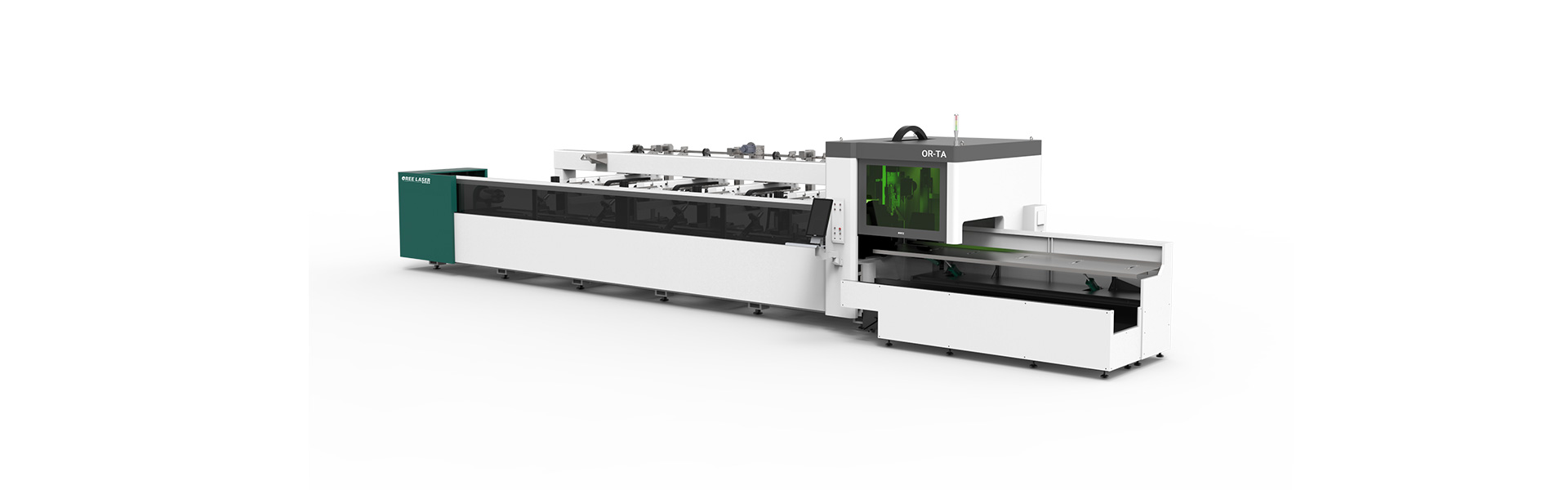

Автоматический высокоскоростной труборезный станок TA6020

Высокоскоростной труборезный станок серии TA от Oree — это высокоточное оборудование для обработки труб, поддерживающее автоматическую загрузку и выгрузку. Он обладает высокой масштабируемостью и позволяет гибко обрабатывать различные типы труб, профилей и трубы специальной формы в больших объемах. Благодаря высокой точности, эффективности и стабильности, он широко используется в автоматизированных производственных линиях, производстве спортивного оборудования и других отраслях, связанных с обработкой труб.

mm inch

Модель	OR-TA6020
Эффективный диаметр резки круглой трубы	φ15mm-φ230mm
Эффективный диаметр резки квадратной трубы	□15mm-□160mm
Выходная мощность лазера	1000w~6000w

Запросить предложение

Преимущество продукта

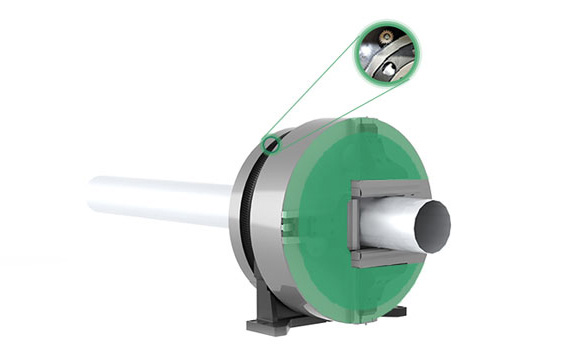

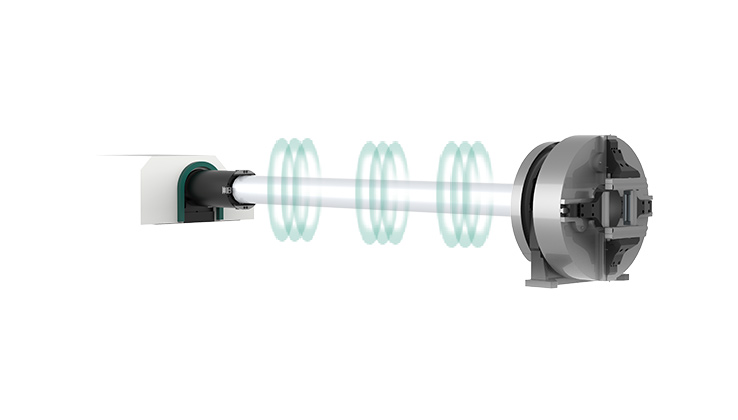

Высокоточный самоцентрирующийся пневматический патрон.

·Fully automatic high-precision self-centering pneumatic chuck, adopts precision helical gear transmission, more precise;

·Powerful self-centering function, 3 times the speed of electric chuck, convenient and efficient

·Pneumatic chuck one-button clamping, variable air pressure control clamping force, free control of clamping force, effectively preventing the deformation of thin tube cutting and clamping

·The chuck has no remaining material design, and the remaining length of the material is ≥80mm (Depends on the specific material)

Высокоточный самоцентрирующийся пневматический патрон.

Модернизация системы шин резки труб

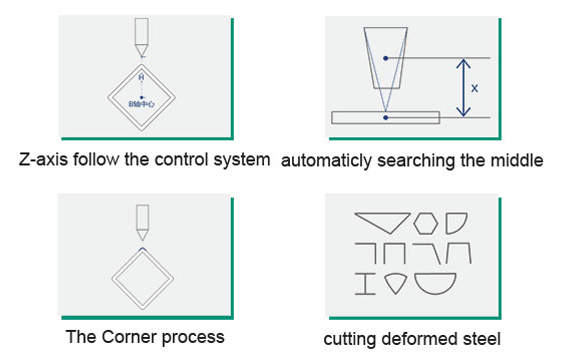

FSCUT5000 pipe cutting bus system supports high-precision and high-efficiency cutting of square pipes, round pipes, racetrack-shaped, elliptical and other stretched pipes, as well as angle steel and channel steel.

·Z-axis follow-up control

·Automatic centering

·Corner craft

·Special-shaped steel cutting

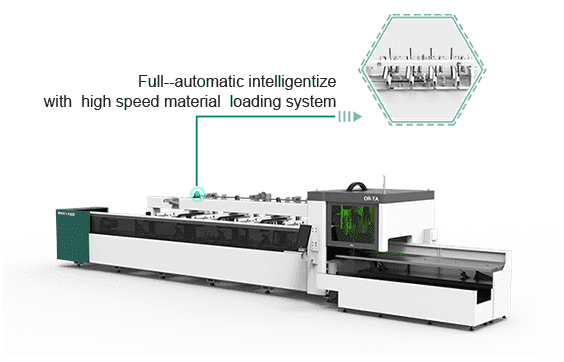

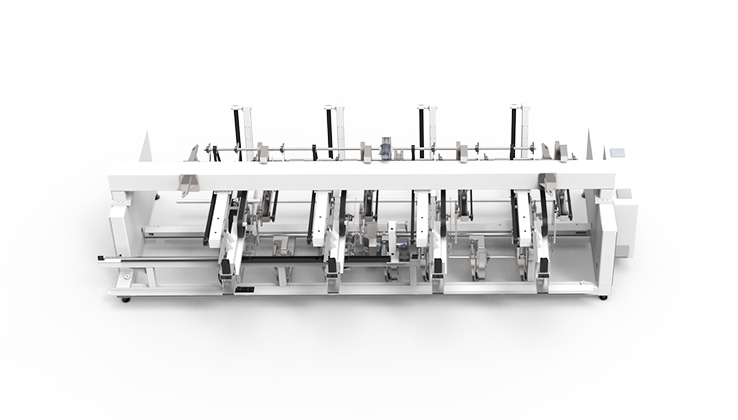

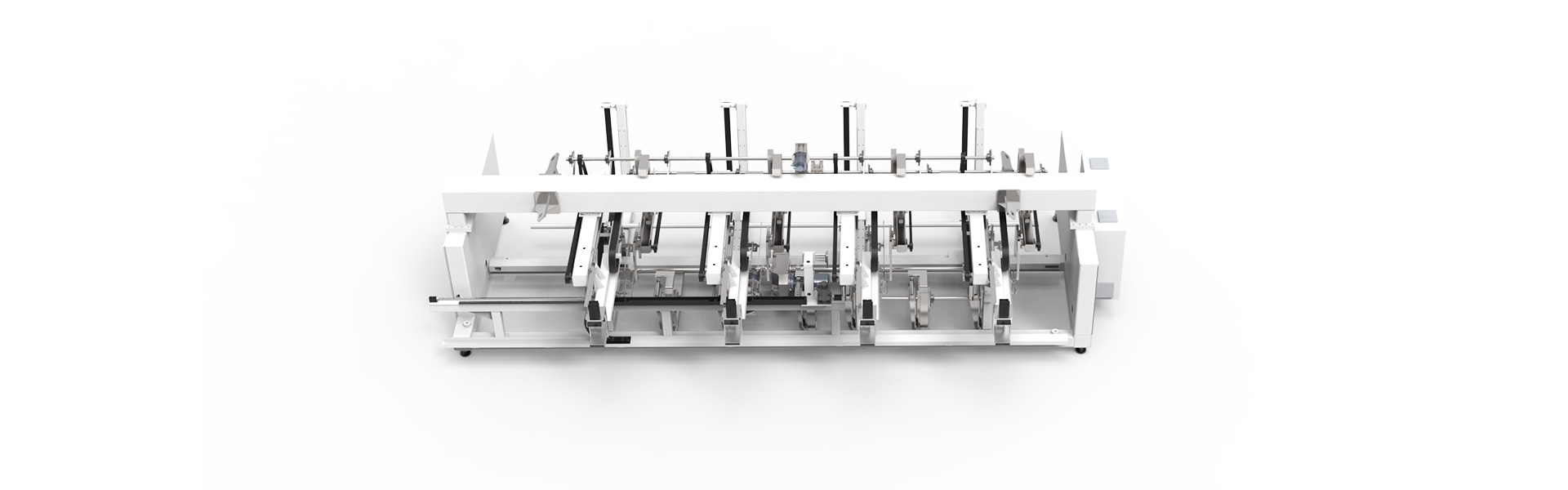

Автоматическая интеллектуальная высокоскоростная система подачи

·Loading and cutting are carried out simultaneously, reducing non-production time and realizing efficient cutting.

·Imported high-torque servo motor, high precision, high speed, large torque, large inertia, stable and durable performance, ensuring high speed and acceleration performance.

·Single loading weight can reach 5 tons.

Автоматическая интеллектуальная высокоскоростная система подачи

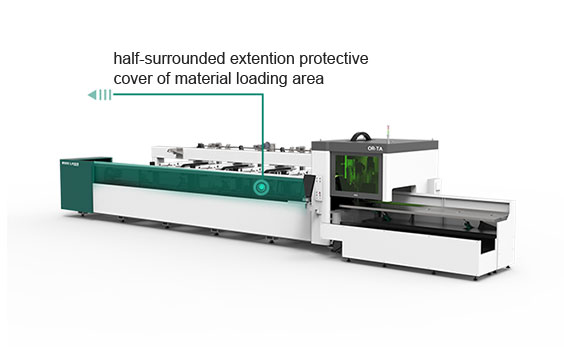

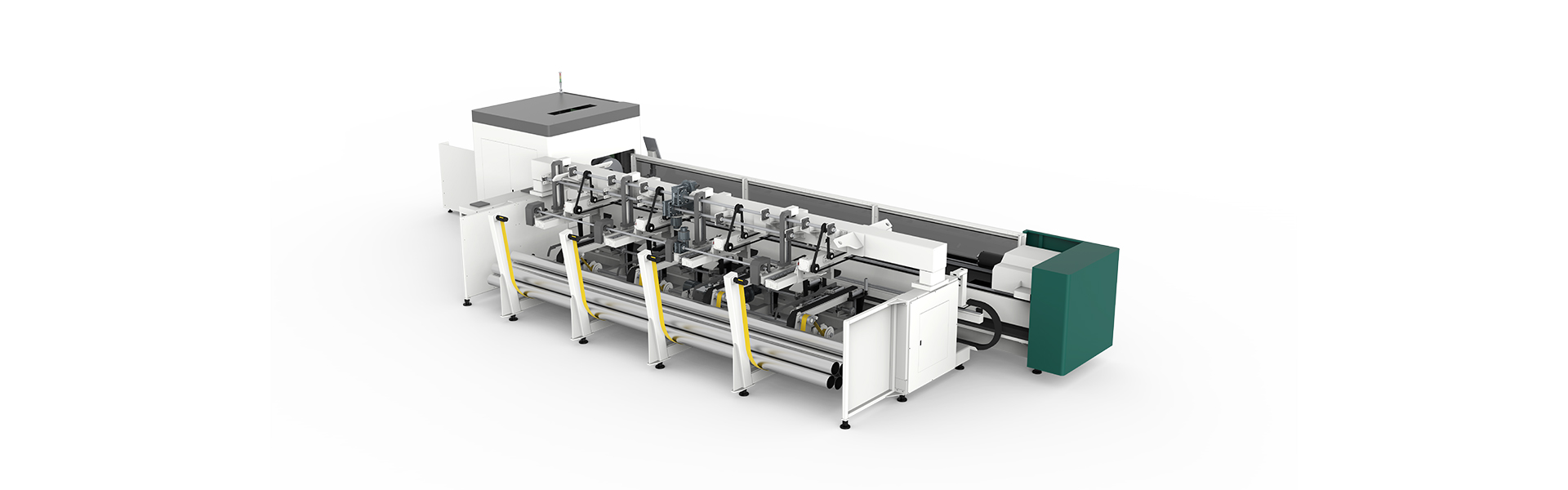

Полузакрытая и удлиненная защитная крышка для погрузочной зоны.

Adopting European standard design, the feeding area is specially equipped with an extended protective cover to isolate the automatic feeding area from other areas of the site to avoid mutual interference and ensure the safety of the production environment.

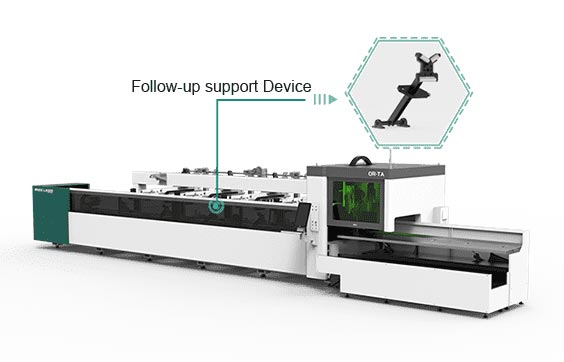

Двустороннее устройство для последующего наблюдения

• Двустороннее опорное устройство

Это позволяет уменьшить ошибки обработки, обеспечить равномерное усилие по всей металлической трубе и повысить точность резки.

• Патрон и опорное устройство высоко синхронизированы

Подача в реальном времени предотвращает снижение точности резки из-за деформации трубы.

Двустороннее устройство для последующего наблюдения

Технические данные

mm inch

	TA6020
Эффективный диаметр резки круглой трубы	φ15mm-φ230mm
Эффективный диаметр резки квадратной трубы	□15mm-□160mm
Точность позиционирования	±0.02mm
Точность повторного позиционирования	±0.03mm
Максимальная скорость передвижения	80m/min
Максимальное ускорение	0.8G
Выходная мощность лазера	1000w/1500w/2000w/3000w/4000w/5000w/6000w

	TA6020
Эффективный диаметр резки круглой трубы	φ0.5906inch-φ9.0551
Эффективный диаметр резки квадратной трубы	□0.5906inch-□6.2992
Точность позиционирования	±0.0007874 inch
Точность повторного позиционирования	0.0011811 inch
Максимальная скорость передвижения	3149.606in/min
Максимальное ускорение	0.8G
Выходная мощность лазера	1000w/1500w/2000w/3000w/4000w/5000w/6000w
