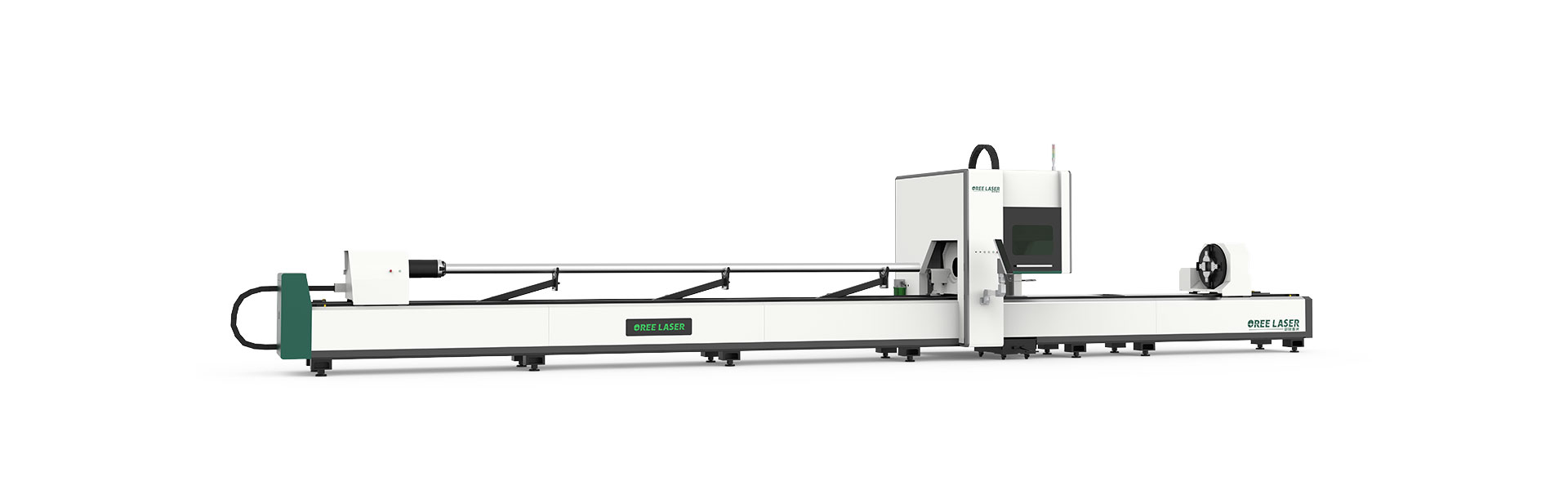

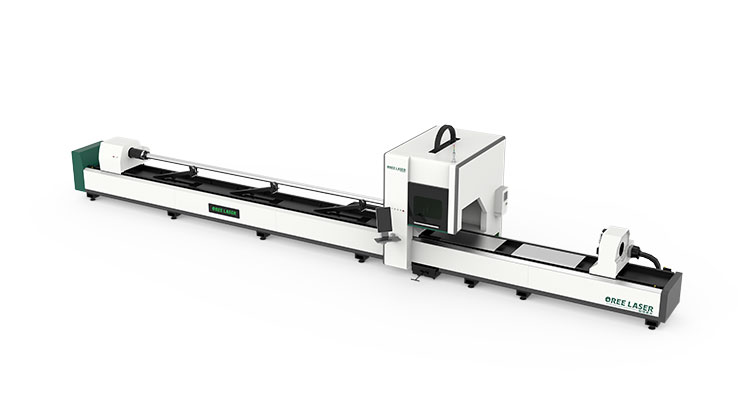

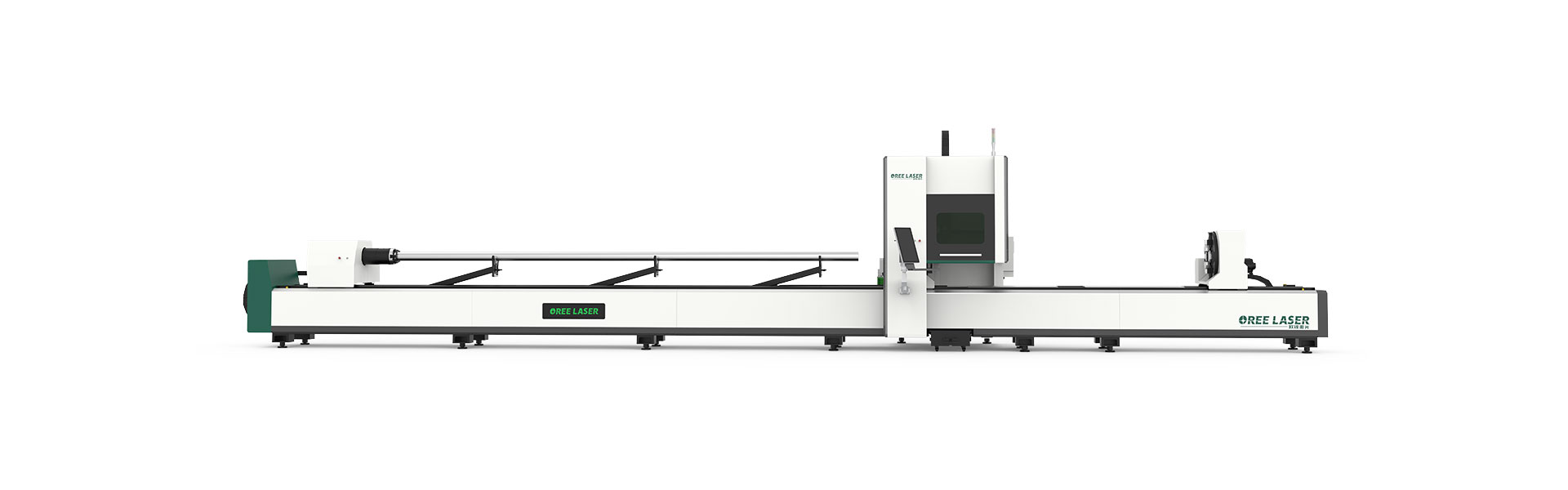

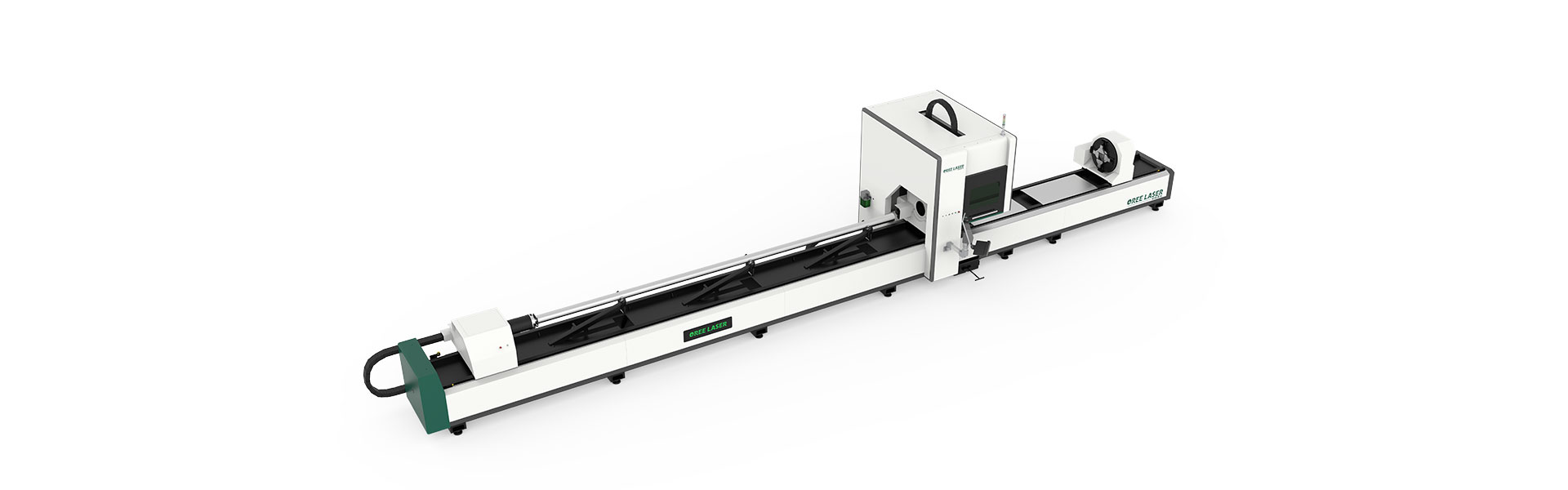

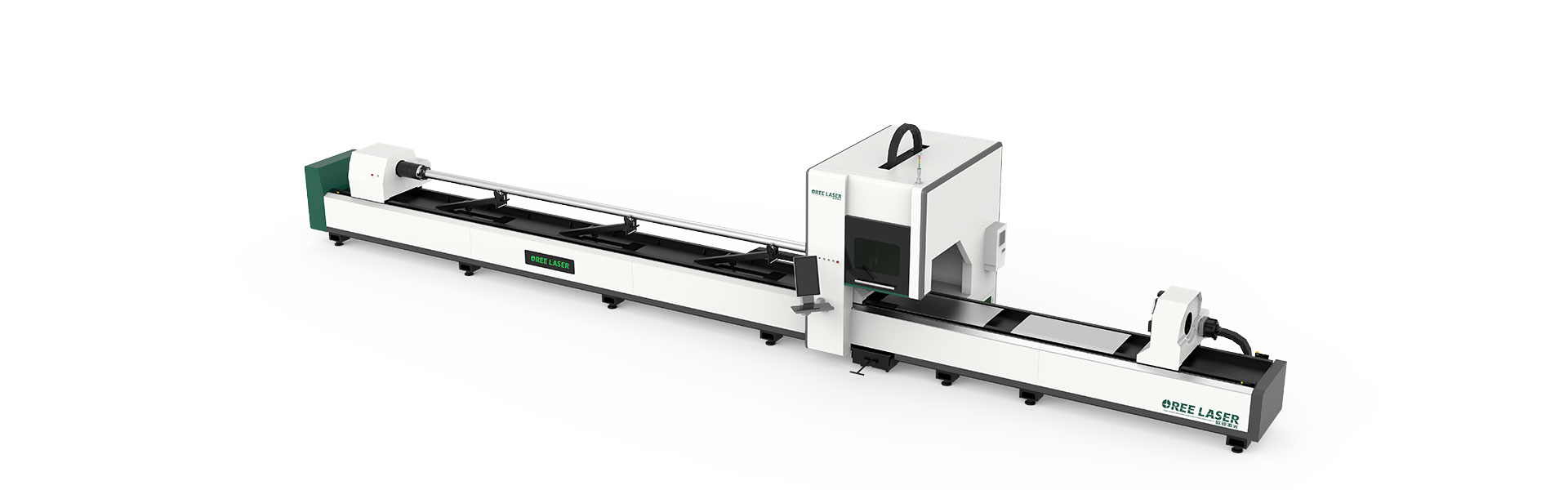

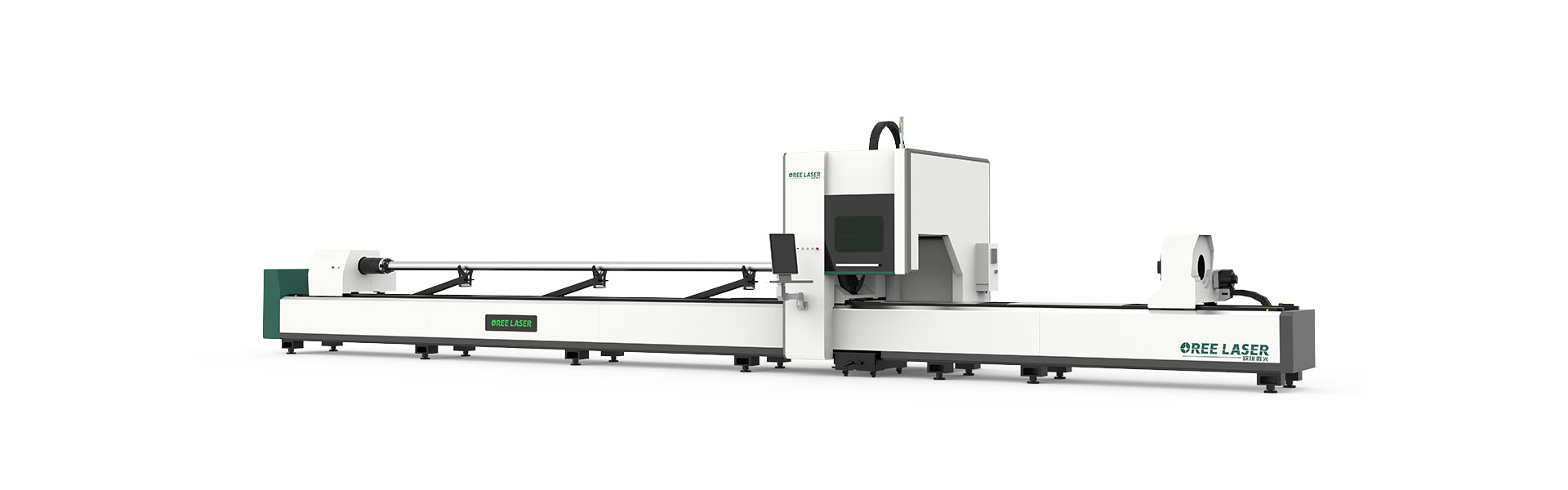

Трехзажимной станок для лазерной резки труб с волоконным лазером OR-TS6020

ОПИСАНИЕ ПРОДУКТА

Трехзажимной станок для лазерной резки труб OR-TS6020

Трехзажимной станок для лазерной резки труб серии OR-TS, использующий инновационный метод двухзажимного крепления, имеет трехзажимную конструкцию,

которая позволяет поддерживать трехточечную опору трубы в передней, средней и задней точках в режиме реального времени и корректировать проблемы изгиба трубы.

Относительная эффективность резки некоторых труб на 5-10% выше, чем у двухзажимного станка для резки труб.

Резка труб осуществляется с истинным «нулевым остатком», что помогает клиентам достичь быстрого, высококачественного и экономичного производства и обработки.

mm inch

Диаметр круглой трубки	φ15mm-φ220mm
Длина стороны квадратной трубы	1515mm-150150mm
максимальный вес одной трубы	300kgs
длина обработки трубы	6m

Запросить предложение

Преимущество продукта

Трехзажимной станок для лазерной резки труб с волоконным лазером OR-TS

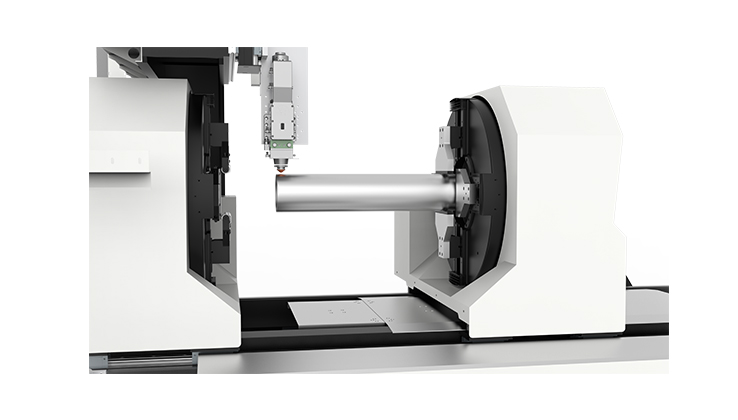

Инновационные конструкции с тремя патронами, надежное крепление и стабильная резка.

Самоцентрирование одним нажатием кнопки, быстрое зажимание, быстрая резка

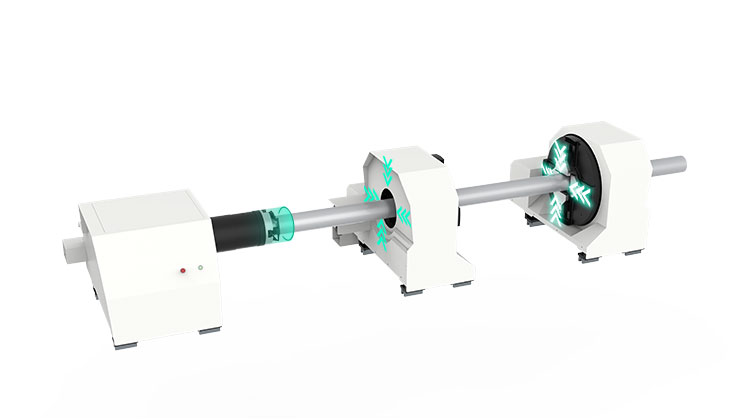

Трехточечное зажимание для коррекции изгиба трубы, предотвращения инерционной вибрации и обеспечения точности резки

Сила зажима патрона может регулироваться в зависимости от толщины стенки трубы, что удобно и эффективно

Задний тормоз патрона обеспечивает быстрое торможение для повышения точности резки труб

Инновационные конструкции с тремя патронами, надежное крепление и стабильная резка.

Полное отсутствие отходов обогащения, сверхэкономичная утилизация отходов.

l Диаметр круглой трубы: 15–220 мм

l Длина стороны квадратной трубы: 15–150 мм

l Высокая несущая способность труб, максимальный вес одной трубы — 300 кг

l Зажим квадратных, круглых, овальных, плоских, треугольных труб, двутавровых балок и других материалов без давления

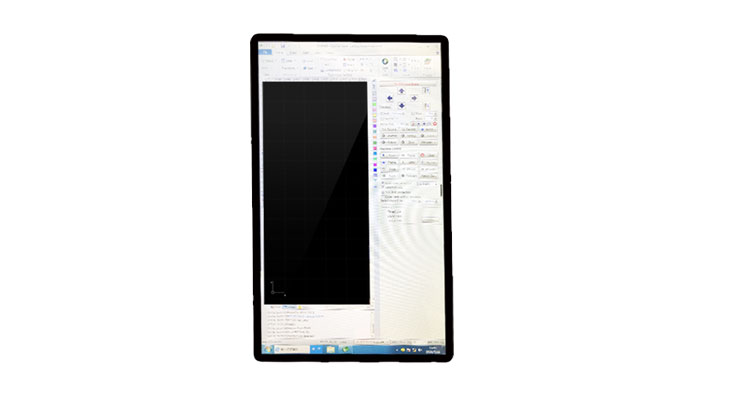

Система зажима труб с разъемами FSCUT5000, интеллектуальное управление.

l Компенсация отклонения центра трубы в реальном времени, снижающая требования к зажиму трубы и повышающая эффективность;

l Труба имеет более высокую точность перфорации и более точную резку.

l Благодаря шинной системе реального времени и интегрированному управлению, резка углов трубы происходит быстрее;

l Следование за углом более стабильно, а качество резки более надежно.

Система зажима труб с разъемами FSCUT5000, интеллектуальное управление.

Программное обеспечение для 3D-раскроя труб TubesT, удовлетворяющее требованиям вашего производства.

TubesT — это программное обеспечение для 3D-раскроя труб серии TS. От чертежей и модификации деталей, полной компенсации типа, стратегического раскроя до создания отчетов — использование TubesT удовлетворит и превзойдет ваши производственные потребности.

l Интеллектуальный раскрой

l Гибкая общая линия

l Быстрый импорт

l Модификация чертежей

l Отчет о раскрое

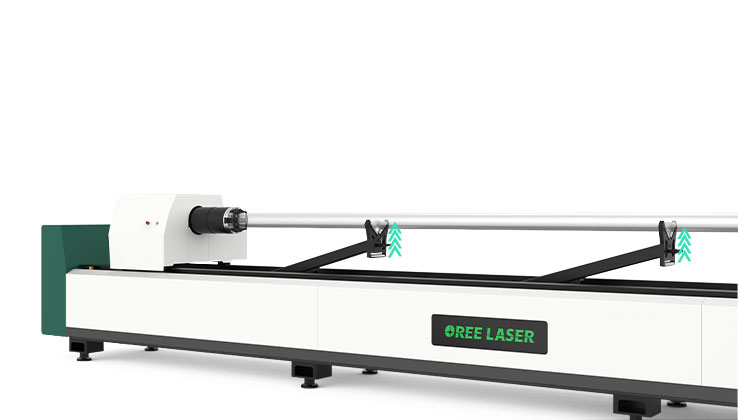

Двустороннее устройство для последующего наблюдения

l Двустороннее опорное устройство

Оно позволяет уменьшить ошибки обработки, обеспечить равномерное усилие по всей металлической трубе и повысить точность резки.

l Патрон и опорное устройство высоко синхронизированы

Подача в реальном времени предотвращает снижение точности резки из-за деформации трубы.

Двустороннее устройство для последующего наблюдения

Технические данные

mm inch

	TS6020
Диаметр круглой трубки	φ15mm-φ220mm
Длина стороны квадратной трубы	1515mm-150150mm
Точность позиционирования	±0.03mm
Повторная точность позиционирования	±0.03mm
Максимальная скорость одновременного позиционирования	100m/min
Максимальное ускорение	1G
Выходная мощность лазера	1000W/1500W/2000W/3000W/4000W/6000W

	TS6020
Диаметр круглой трубки	φ0.591 inch-φ0.866 inch
Длина стороны квадратной трубы	0.5910.591 inch-5.9065.906 inch
Точность позиционирования	±0.00118 inch
Повторная точность позиционирования	±0.00118 inch
Максимальная скорость одновременного позиционирования	3937.008in/min
Максимальное ускорение	1G
Выходная мощность лазера	1000W/1500W/2000W/3000W/4000W/6000W
