Серия OR-TG
Серия OR-TG
·Экономичность и практичность
·Сверхбыстрая резка
·Стабильность и высокая эффективность
| Мощность лазера | 1,5кВт/3кВт |
| Диапазон размеров зажимаемых труб | Круг. труба: φ10–120 мм Квадр. труба: 10×10–120×120 мм |
| Макс. вес одной трубы | 100 кг |
| Мощность лазера | 1,5кВт/3кВт/6кВт |
| Диапазон размеров зажимаемых труб | Круг. труба:φ15–230 мм Квадр. труба:15×15–230×230 мм |
| Макс. вес одной трубы | 300 кг |
| Мощность лазера | 3кВт/6кВт/12кВт |
| Диапазон размеров зажимаемых труб | Круг. труба: φ25–350 мм Квадр. труба: 25×25–350×350 мм |
| Макс. вес одной трубы | 900 кг |
OR-TG
Высокоэффективная резка
качество превыше всего
Лазерный труборезный станок
Экономичность и практичность
Сверхбыстрая резка
Стабильность и высокая эффективность
Профессиональная система управления резкой труб
Профессиональная система резки труб осуществляет сбор и обработку данных в реальном времени, обеспечивает высокоточную и качественную резку, повышает производительность обработки.

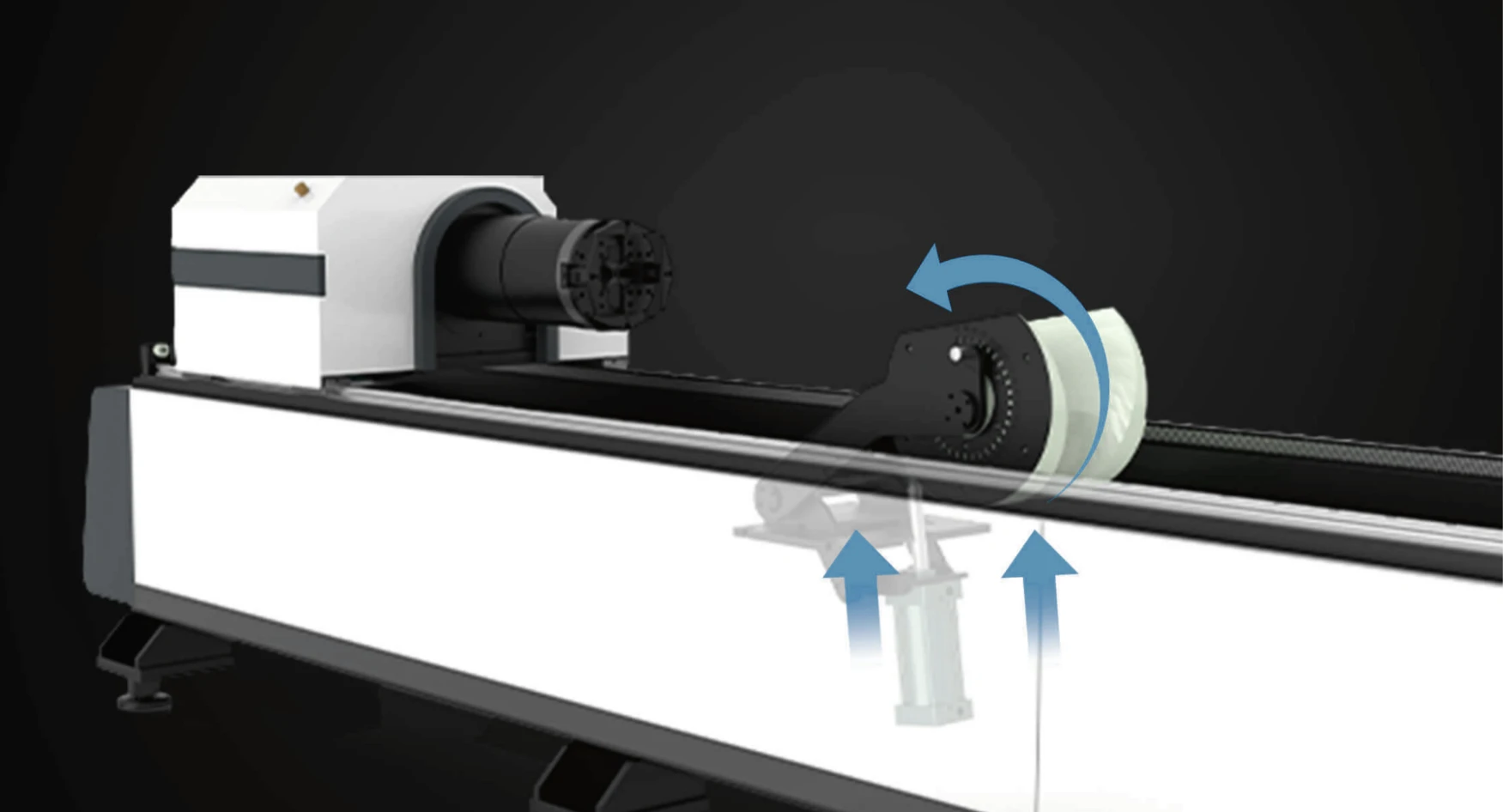

Пневматическая роликовая опора
Автоматически регулируется в зависимости от диаметра трубы, обеспечивает надёжную поддержку всей трубы и предотвращает её прогиб. Пневматические ролики обеспечивают наклонную выгрузку материала, гарантируя точность резки.

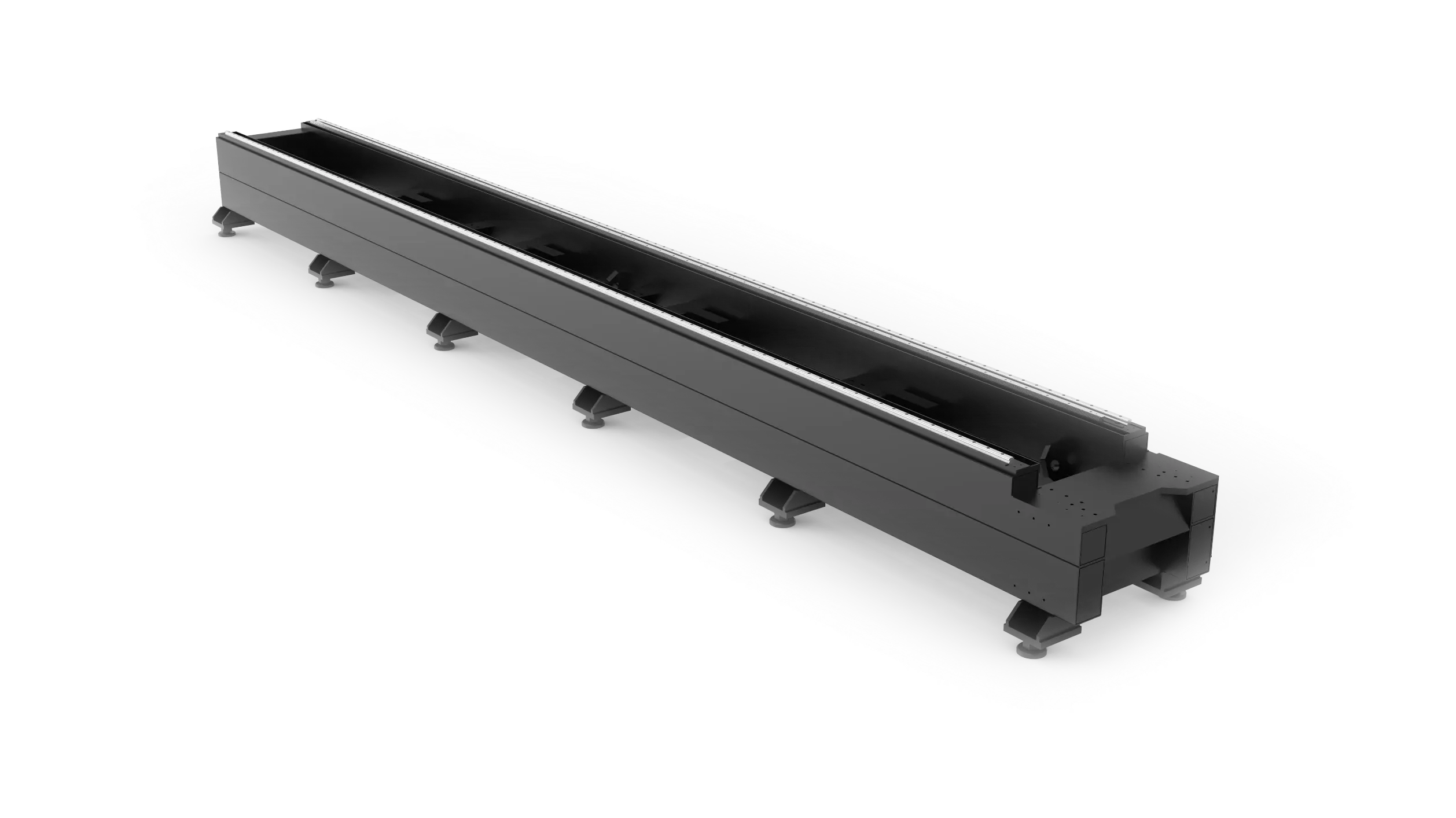

Новое поколение сварочных технологий
Оригинальная конструкция станины и технология сварки основания обеспечивают прочность, высокую жёсткость, отличную виброустойчивость и долговременную неизменяемость формы, гарантируя плавность и стабильность работы патрона на высоких скоростях.

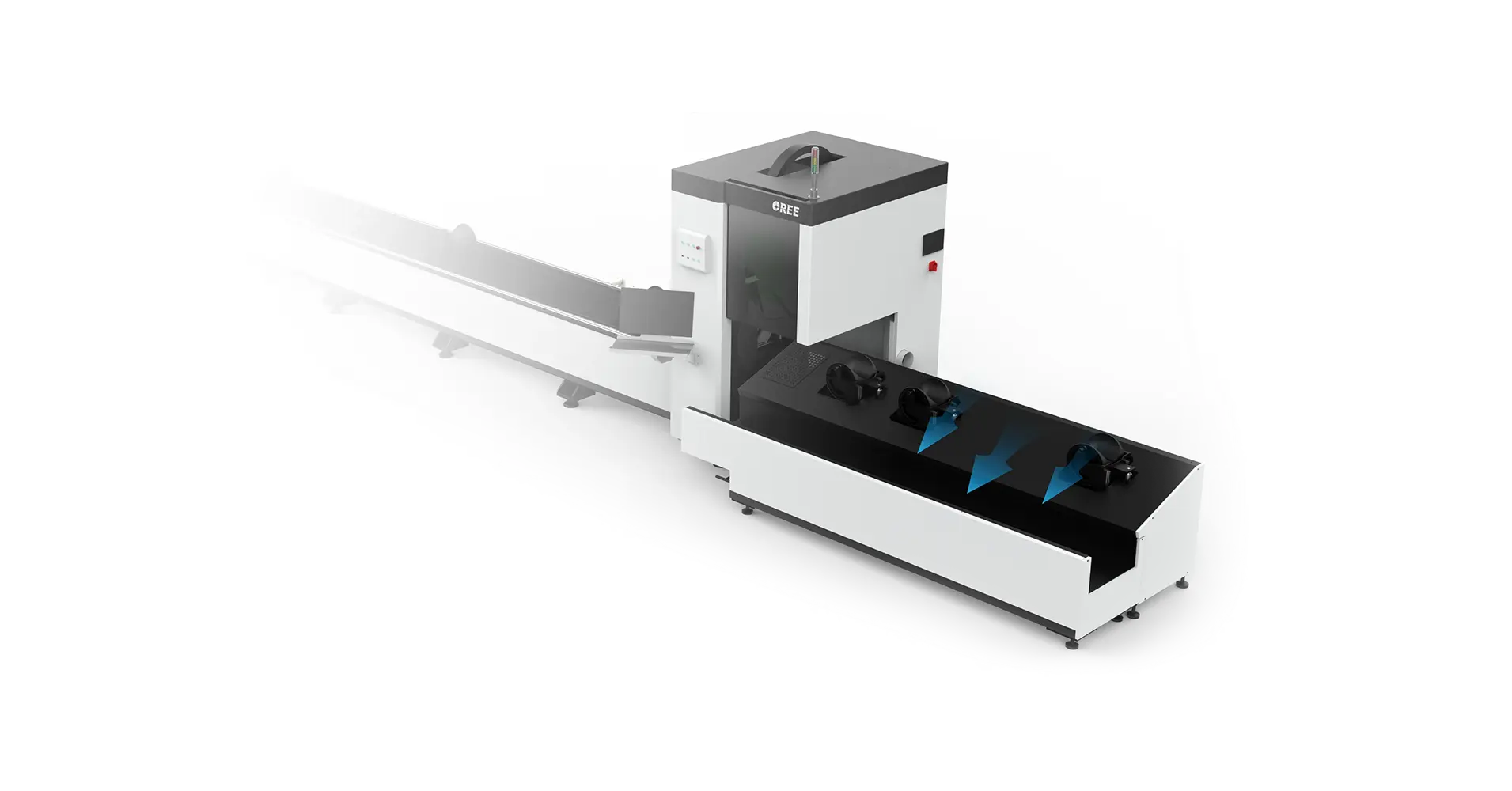

Стандартная комплектация включает разгрузочную платформу и приемное устройство
В стандартную комплектацию входит разгрузочная стойка, подходящая для труб длиной до 4 метров.

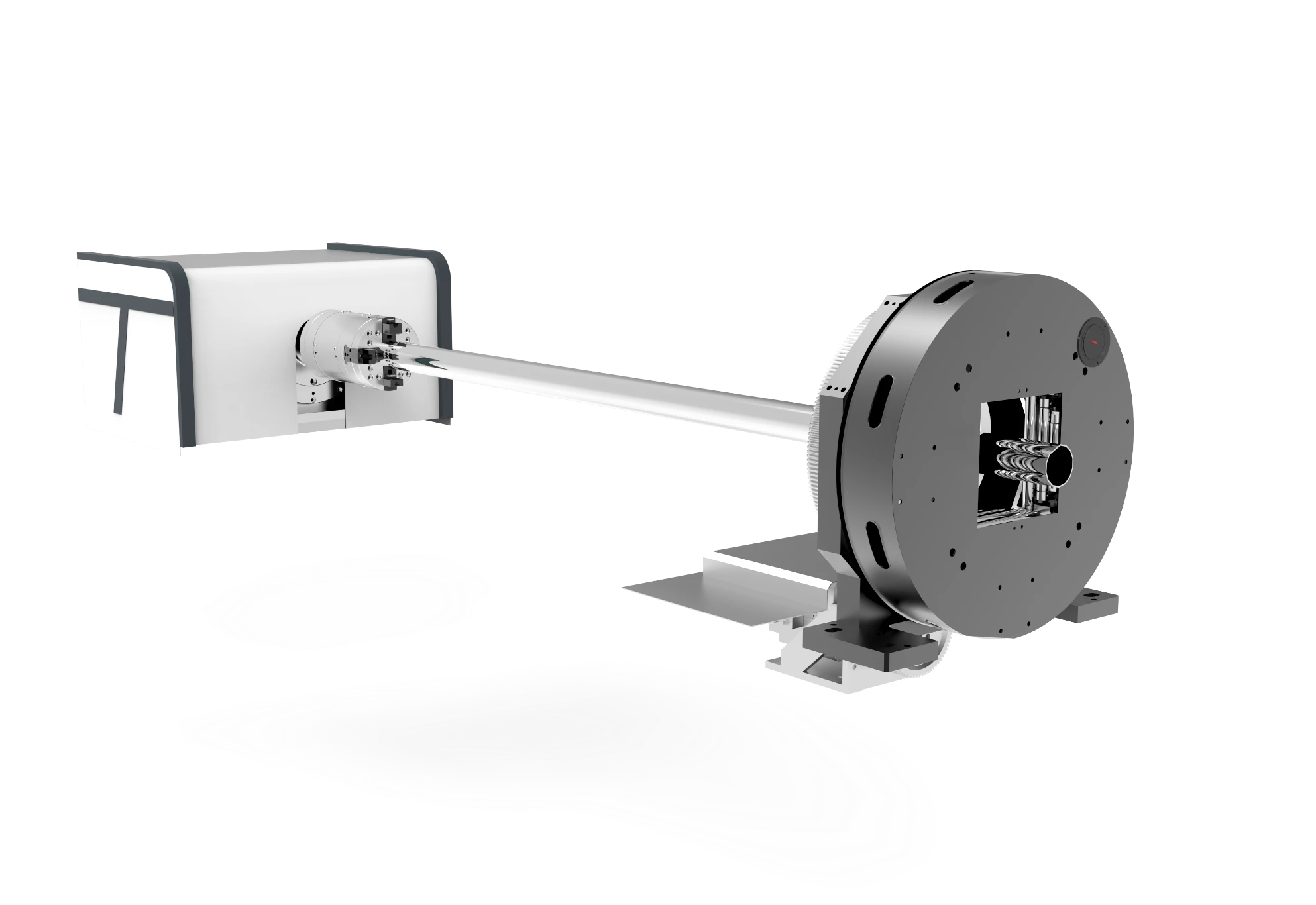

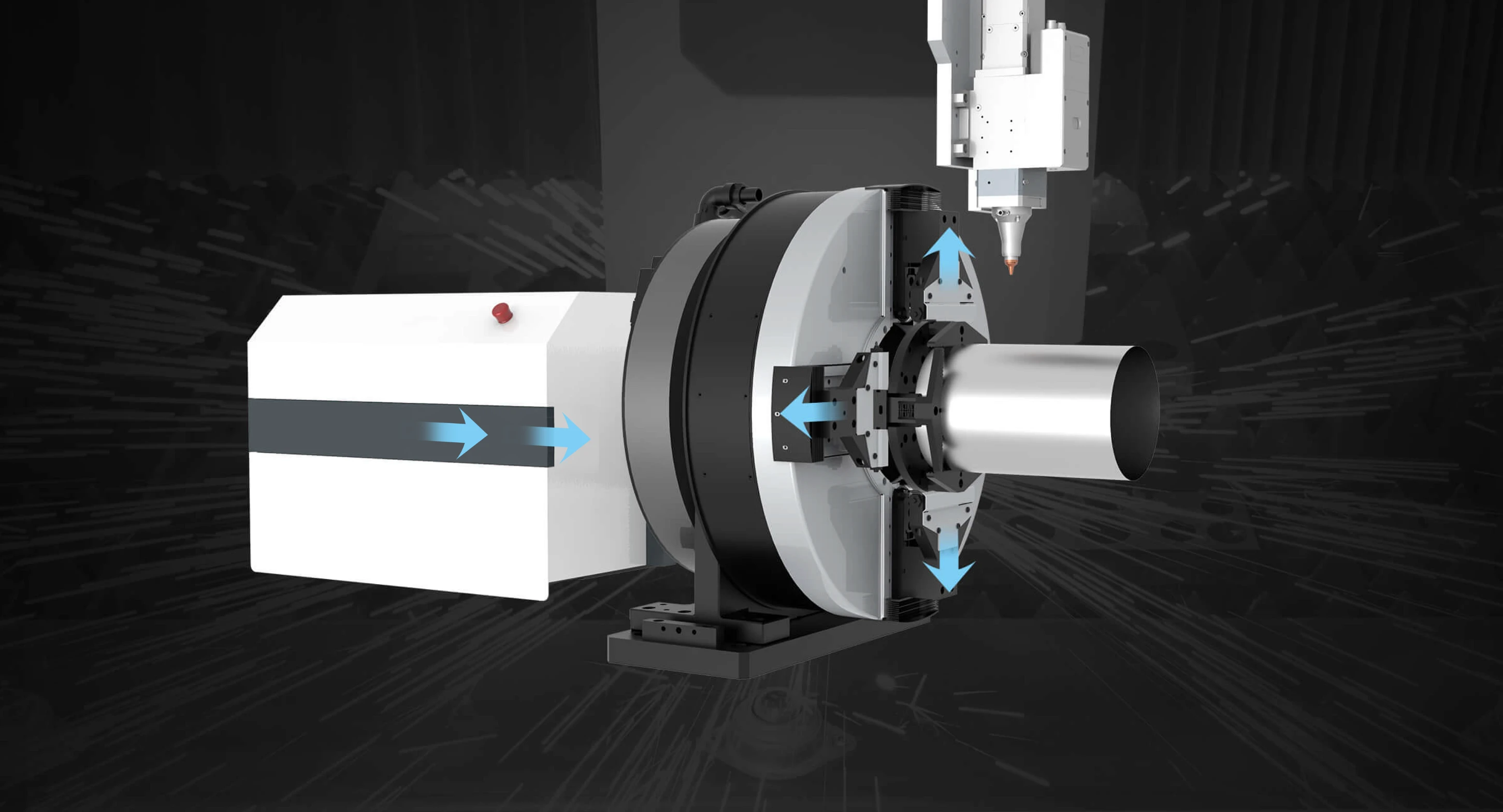

Высокоточный самоцентрирующийся пневматический патрон
Профессиональный пневматический патрон для труб с самоцентрированием, высокая точность управления, однонажимное зажимание, регулируемая сила зажима, подходит для широкого спектра типоразмеров труб.
Функция фасковой резки
Опциональная функция фасковой резки для трубной машины, позволяет выполнять резку под углом 45°, обеспечивает профессиональные решения для фасковой обработки труб.
Распознавание сварных швов с помощью ИИ
Опциональная функция фасковой резки труб позволяет выполнять резку под углом 45°, предоставляя профессиональные решения для фасковой обработки труб.

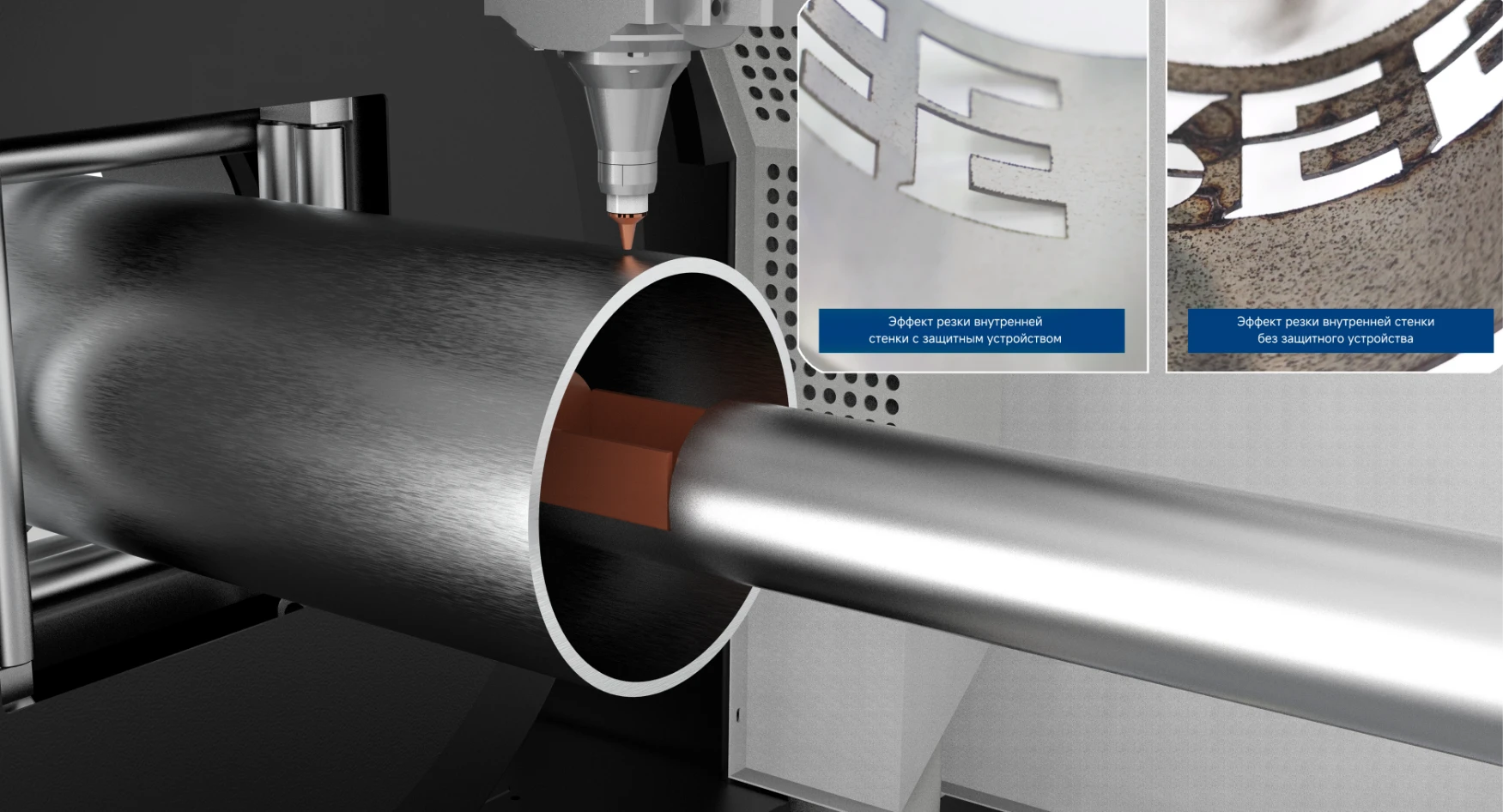

Защитное устройство внутренней стенки
Опциональное защитное устройство при резке внутренней стенки обеспечивает гладкую поверхность внутри трубы без шлака, формовку за один проход, сокращает технологические операции, экономит труд и время, повышает производительность.

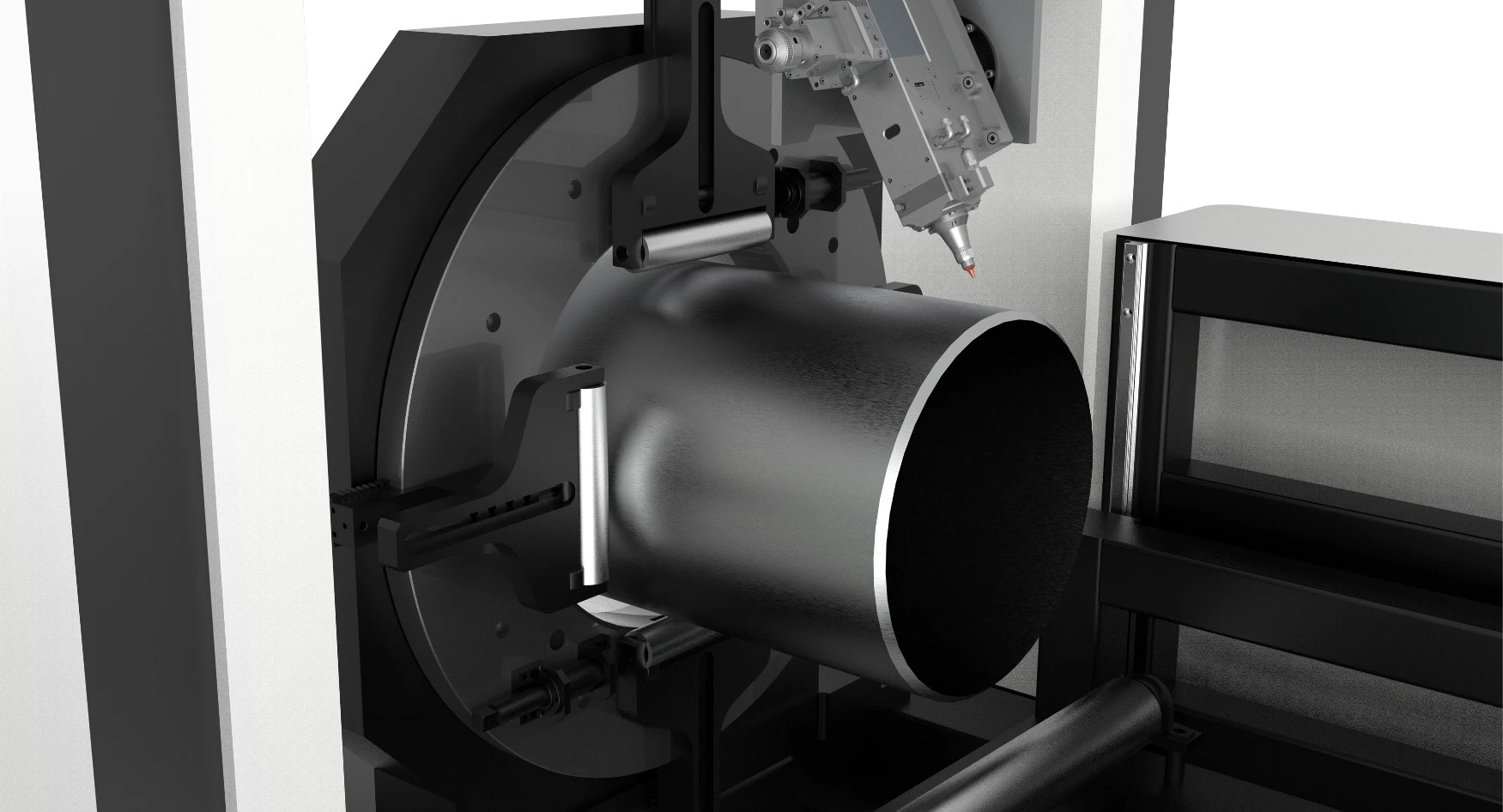

Фрезерование с отводом переднего патрона
Инновационная технология резки с отводом переднего патрона позволяет значительно сократить расстояние между режущей головкой и кулачками патрона при обработке хвостовой части трубы, обеспечивая максимальное использование материала.

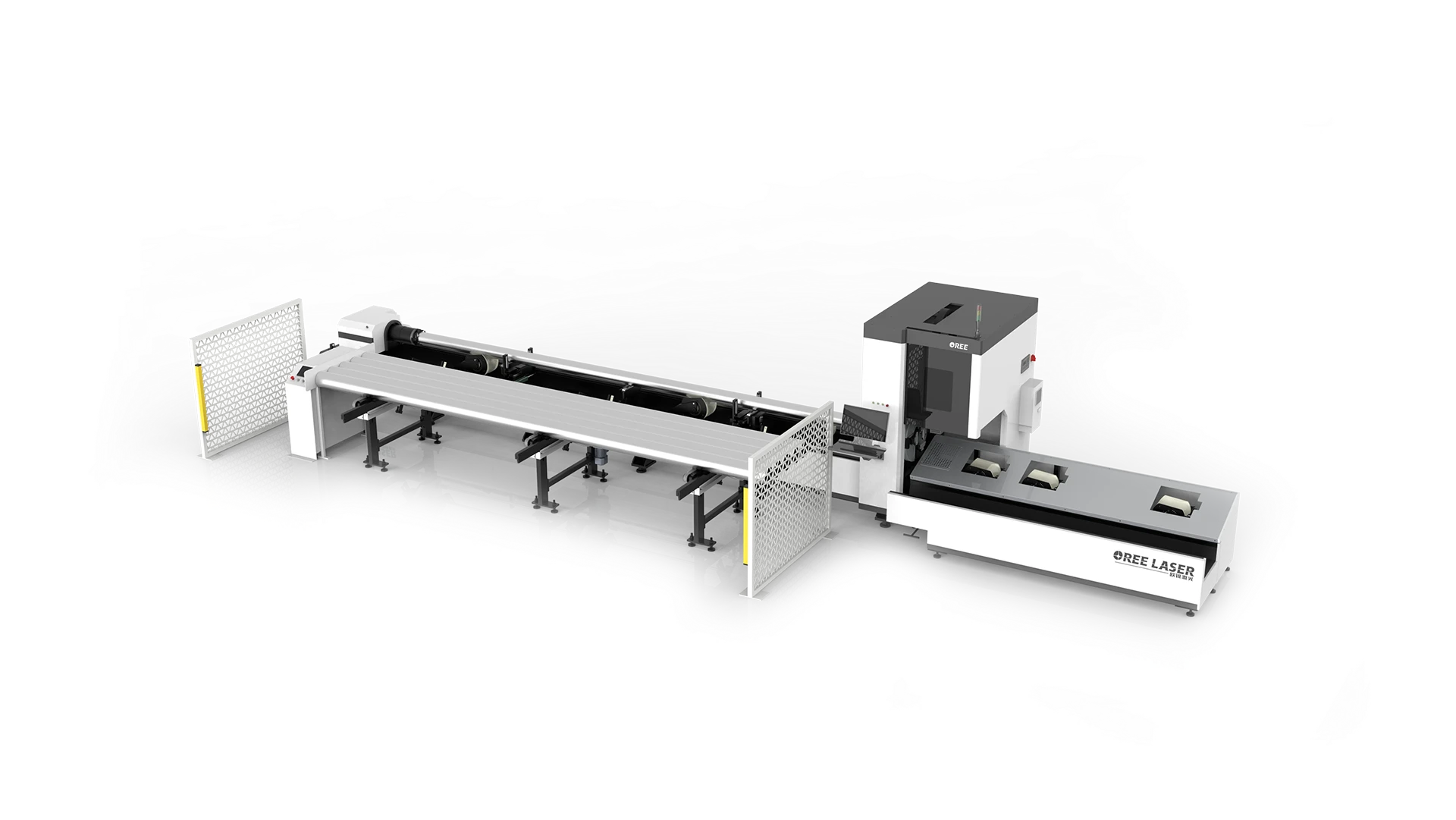

Система автоматической загрузки
Доступны два опциональных варианта: полуавтоматическая и полностью автоматическая загрузка, повышающие эффективность обработки труб.
Параметры комплектации оборудования
| Параметр | TG6012 | TG6020 | TG6025 |
| Мощность лазера | 1.5кВт/3кВт | 1.5кВт/3кВт/6кВт | 3кВт/6кВт/12кВт |
| Диапазон размеров труб |
Круг. труба: φ10–120 мм Квадр. труба: 10×10–120×120 мм |
Круг. труба:φ15–230 мм Квадр. труба:15×15–230×230 мм |
Круг. труба: φ25–350 мм Квадр. труба: 25×25–350×350 мм |
| Макс. вес одной трубы | 100 кг | 300 кг | 900 кг |
| Длина обработки | 6300 мм | 6300 мм | 6300 мм |
| Максимальное ускорение | 1.5G | 1.5G | 0.8G |
| Точность позиционирования | ±0.05 мм/м | ±0.05 мм/м | ±0.05 мм/м |
