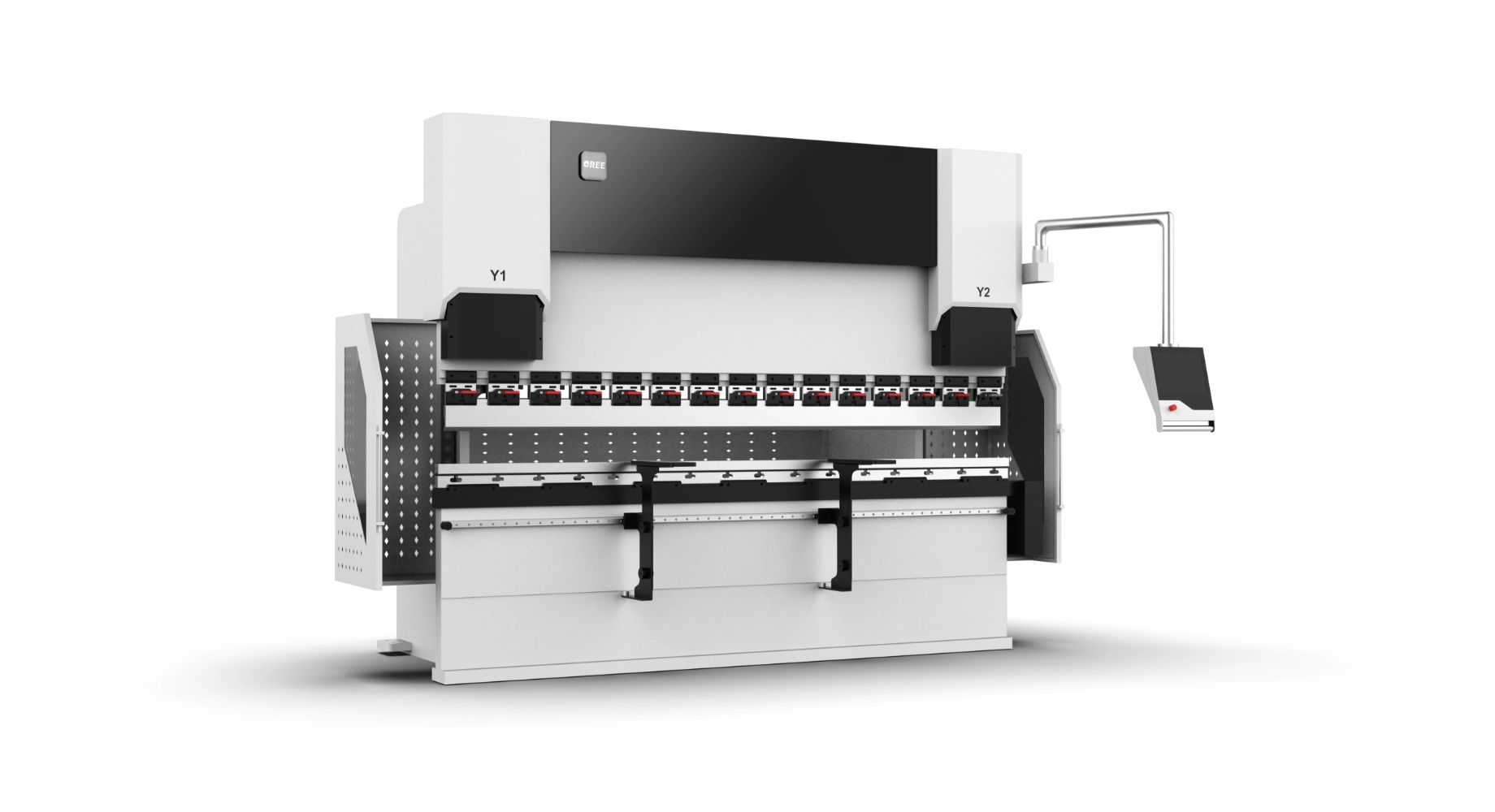

Серия OR-Bend
Серия OR-Bend
·Высокопрочная станина станка
·Модуль системы компенсации прогиба
·Регулируемое переднее опорное устройство
| Усилие прессования | 1000KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |
| Усилие прессования | 1300KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |
| Усилие прессования | 1700KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |
| Усилие прессования | 2000KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |
| Усилие прессования | 2500KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |
| Усилие прессования | 3200KN |
| длина изгиба | 3200mm |
| ширина между колоннами | 2600mm |

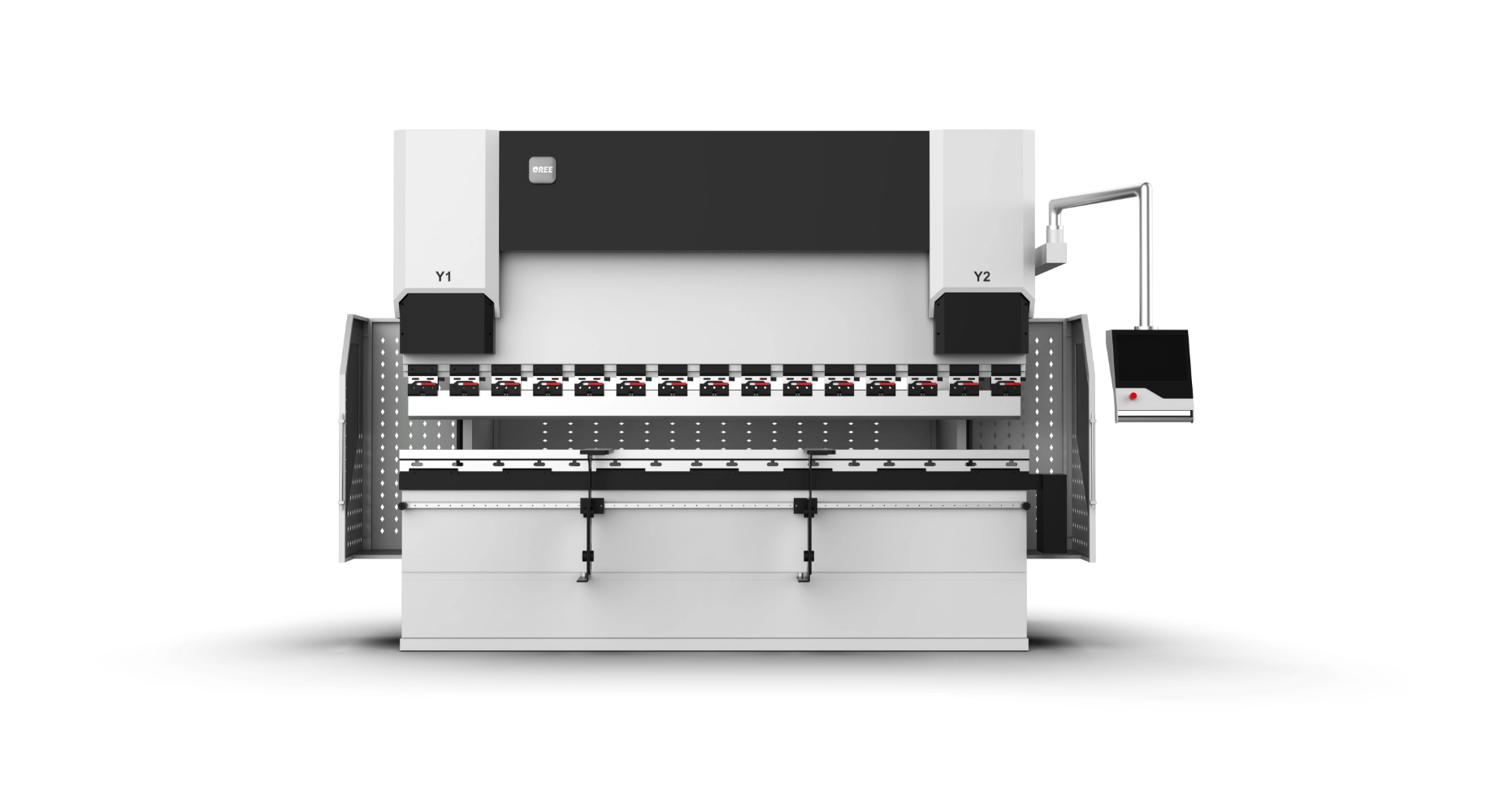

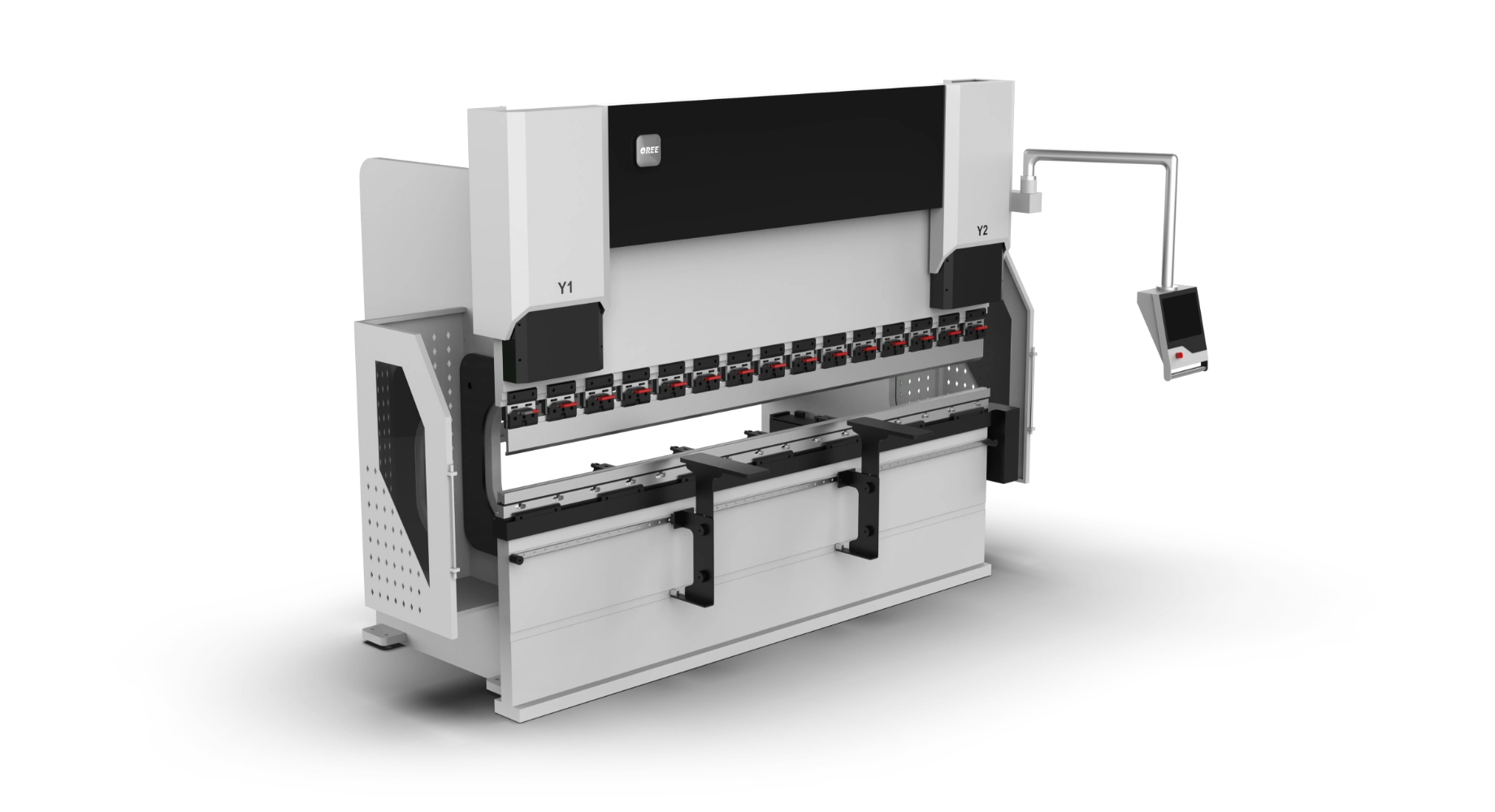

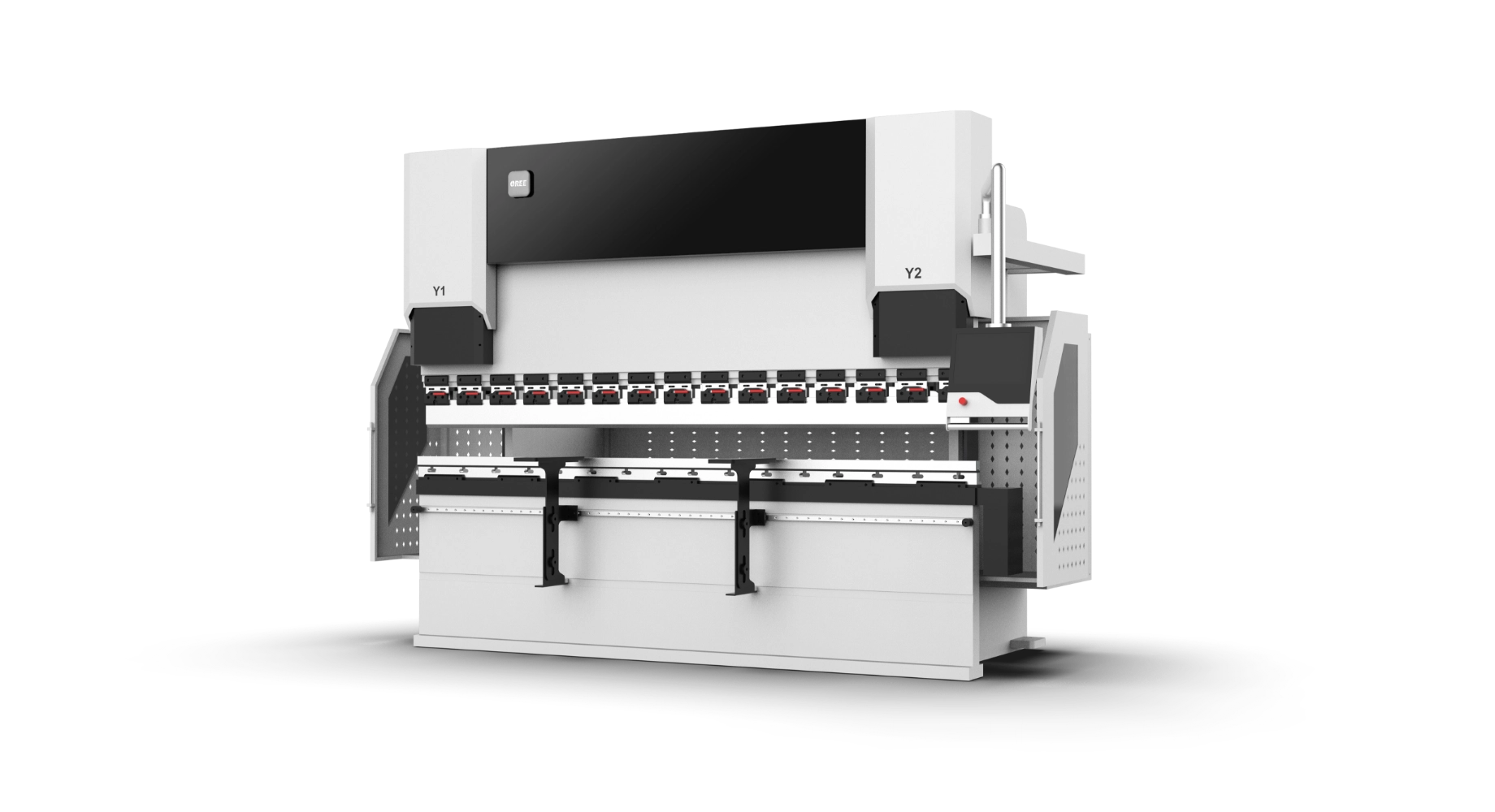

OR-Bend
Высокопрочная станина
модуль компенсации прогиба
ЧПУ электрогидравлический серво листогибочный пресс
Высокопрочная станина станка
Модуль системы компенсации прогиба
Регулируемое переднее опорное устройство

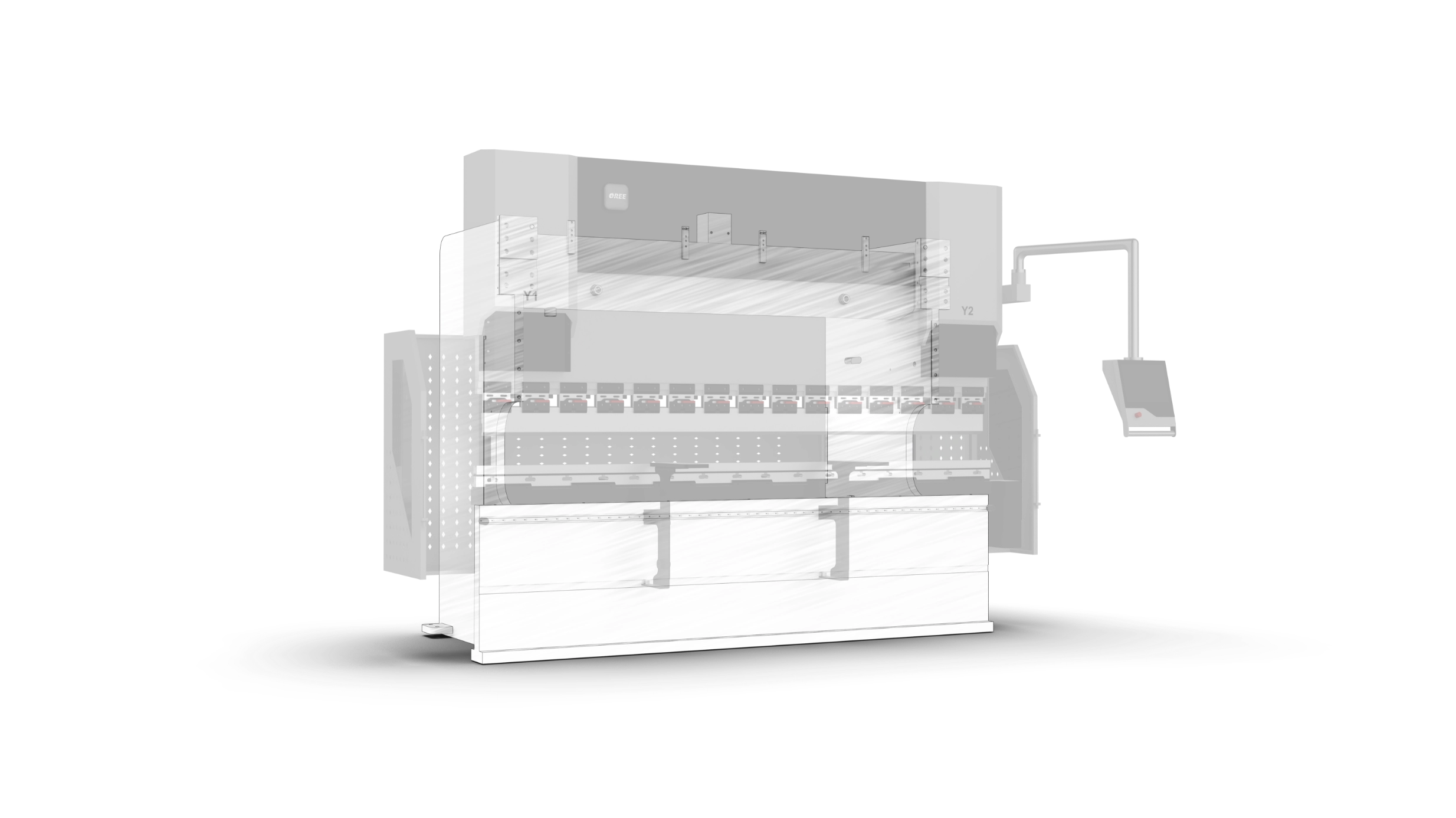

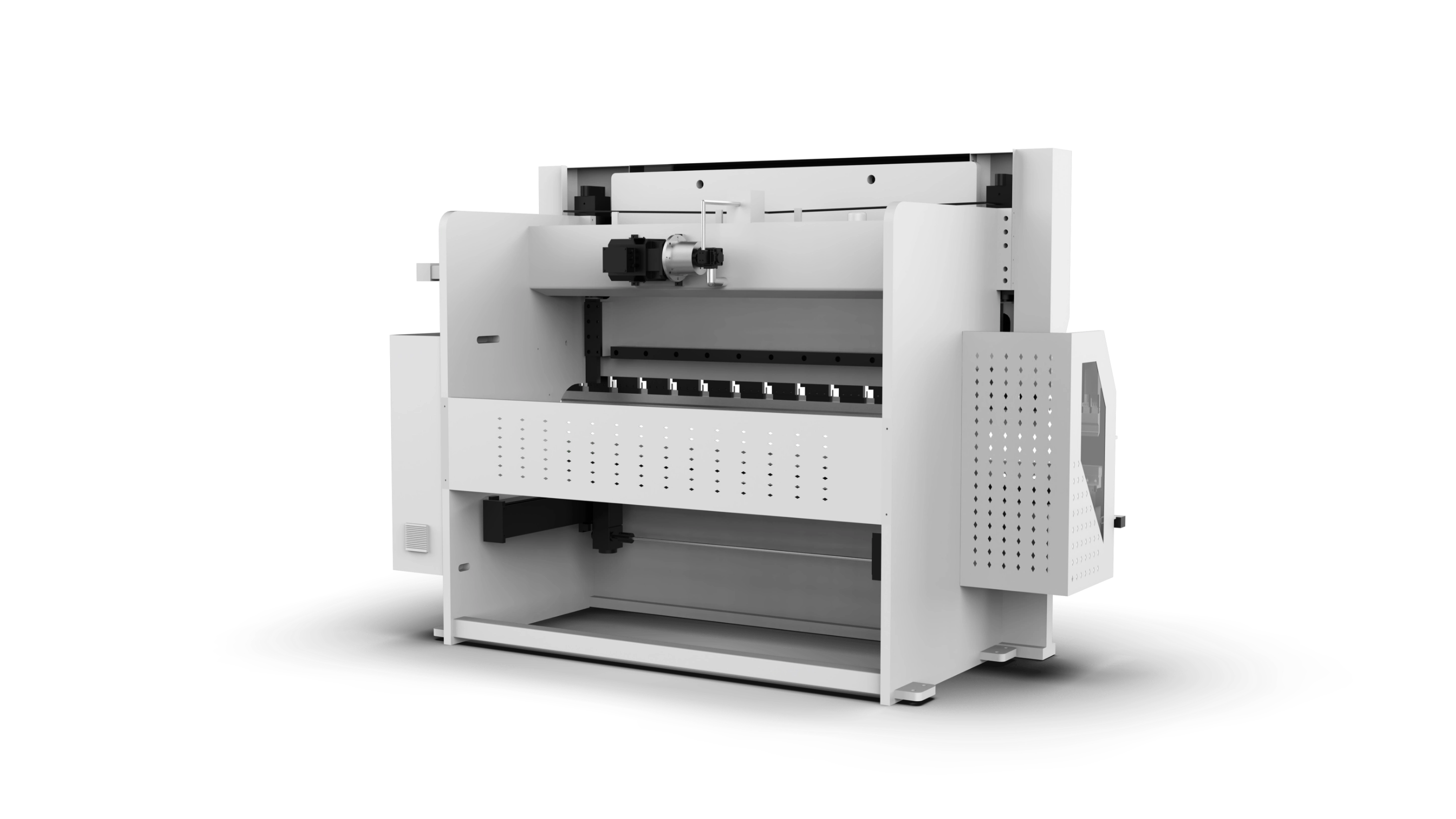

Высокожёсткая рамная конструкция
Высокая стабильность конструкции обеспечивает сохранение точности обработки в течение длительного времени. Благодаря высокопрочной сварной конструкции с соединением типа «шип–паз» оборудование обладает повышенной общей жёсткостью и высокой устойчивостью к деформации. Ключевые конструктивные элементы оптимизированы с применением цифрового проектирования, что обеспечивает равномерное распределение нагрузок по всей конструкции, повышает структурную стабильность оборудования и гарантирует длительное сохранение высокой точности гибки.

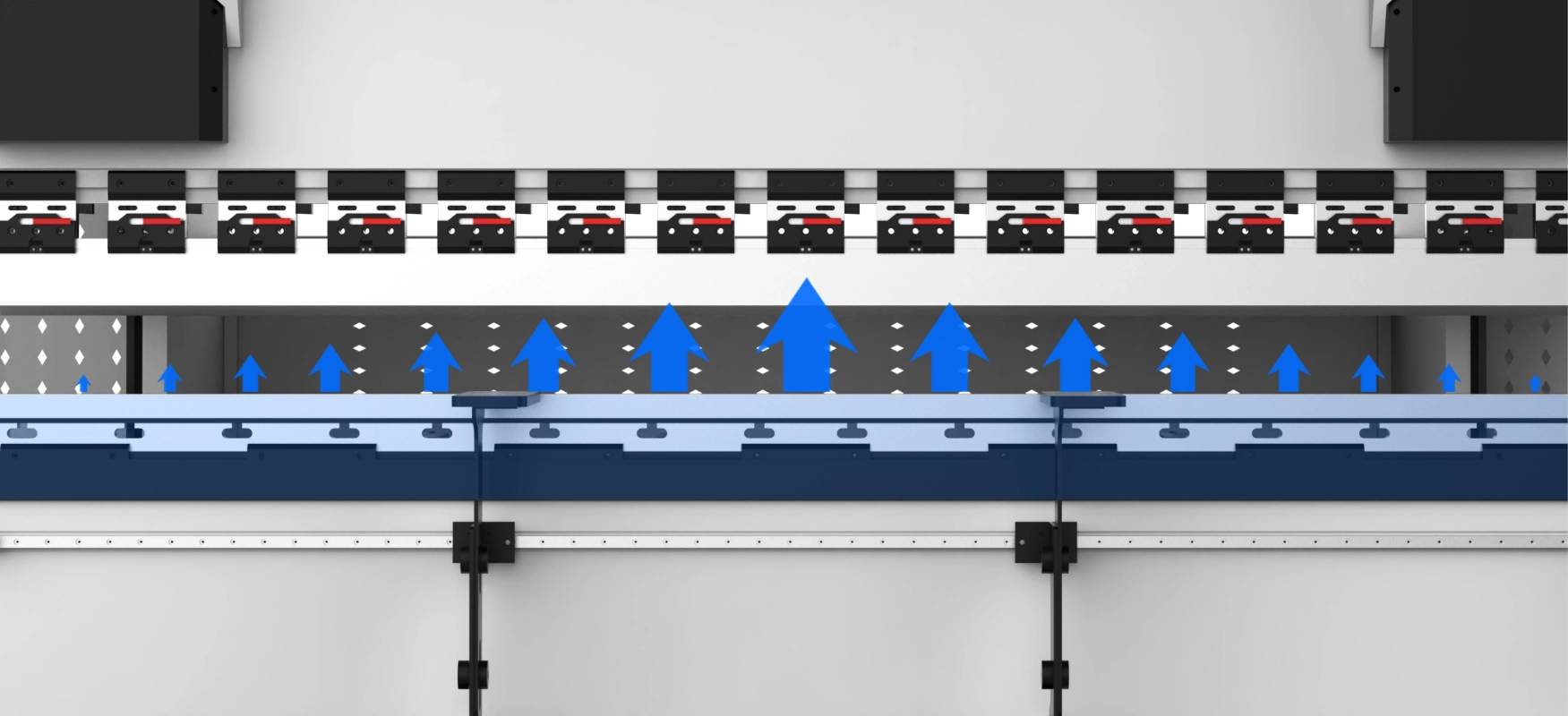

Механическая система компенсации прогиба
Автоматическая компенсация прогиба обеспечивает одинаковую точность по всей длине гибки. Оборудование оснащено клиновым механическим компенсирующим устройством, изготовленным с высокой точностью и прошедшим термообработку, система ЧПУ автоматически рассчитывает необходимое значение компенсации в зависимости от условий нагрузки заготовки и в режиме реального времени регулирует прогиб верхней и нижней балки, обеспечивая равномерную точность гибки по всей рабочей длине.

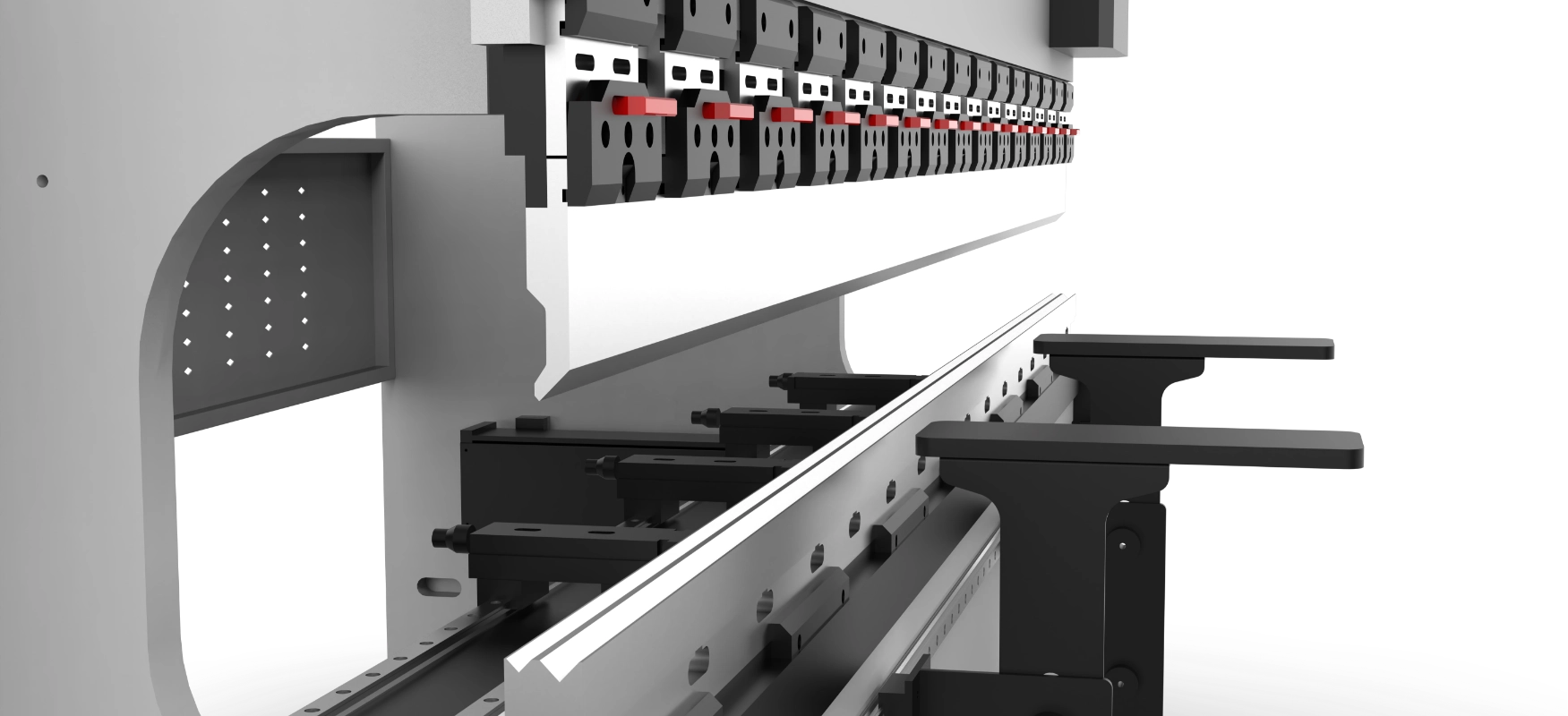

Регулируемое переднее поддерживающее устройство
Гибкая поддержка заготовок различных размеров. Передние опорные устройства оснащены роликовой системой и линейными направляющими, обеспечивающими свободное перемещение вдоль оси Z, а также регулировку в горизонтальном и вертикальном направлениях. Положение опор может быть быстро отрегулировано в соответствии с длиной листового материала, что повышает удобство эксплуатации и эффективность работы.

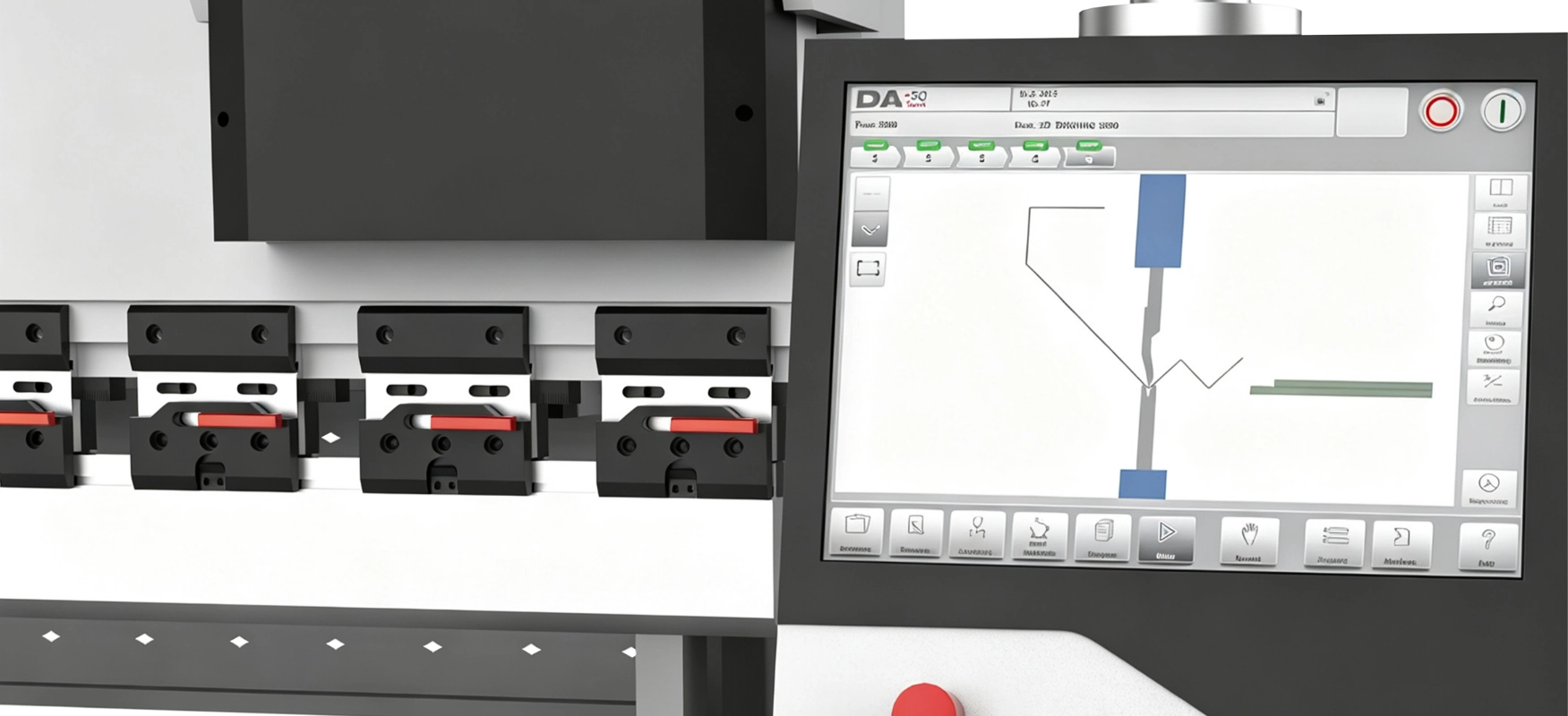

ЧПУ
Интеллектуальная система ЧПУ обеспечивает более эффективную и точную гибку листового металла. Оборудование укомплектовано популярными мировыми системами ЧПУ, которые представляют более современное, интегрированное и многофункциональное решение для процессов гибки

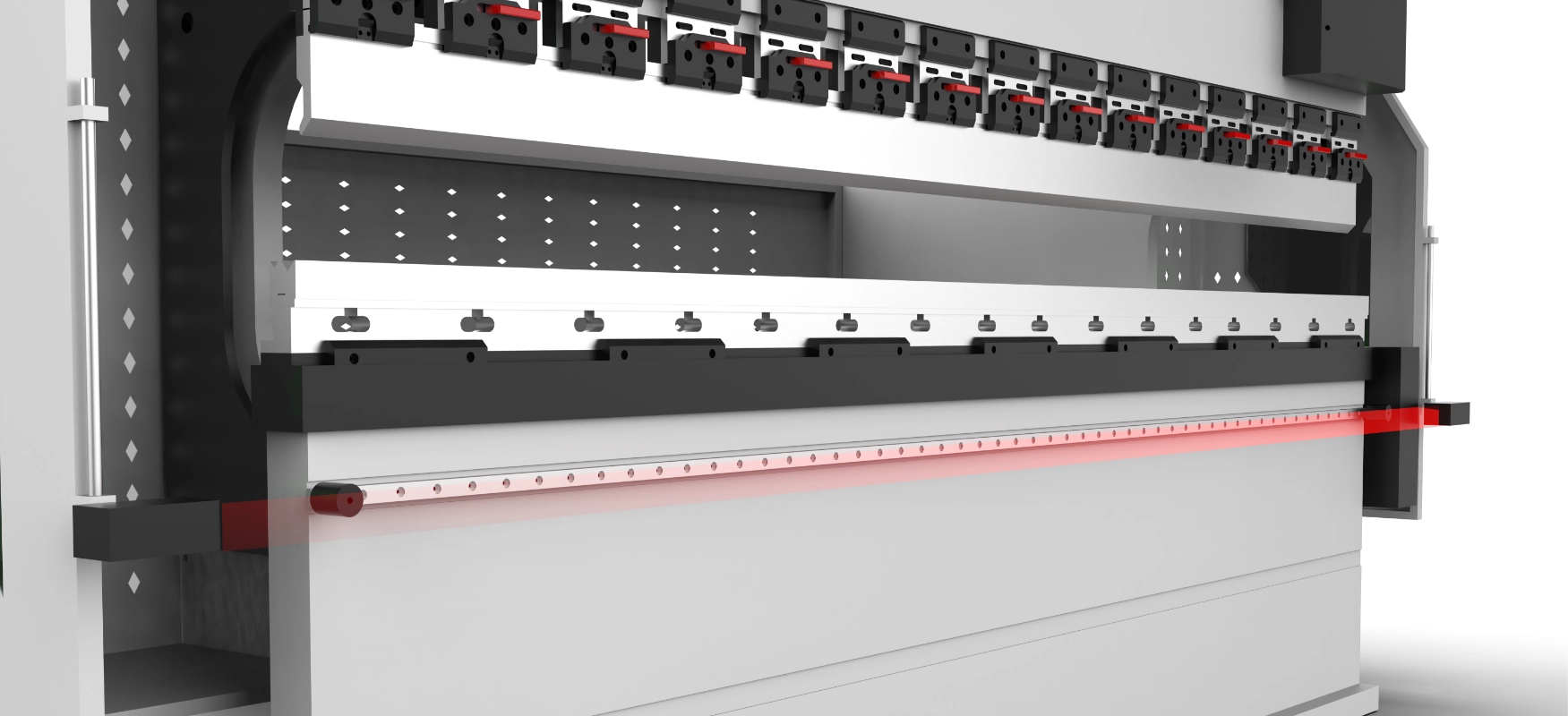

Лазерная система безопасности (опция)
Комплексная защита безопасности оператора. Оборудование оснащается лазерной защитной световой завесой, которая полностью покрывает рабочую зону. При попадании рук оператора или других частей тела в опасную зону, оборудование немедленно прекращает движение, эффективно предотвращая защемление и травмы, обеспечивая более безопасные условия эксплуатации.

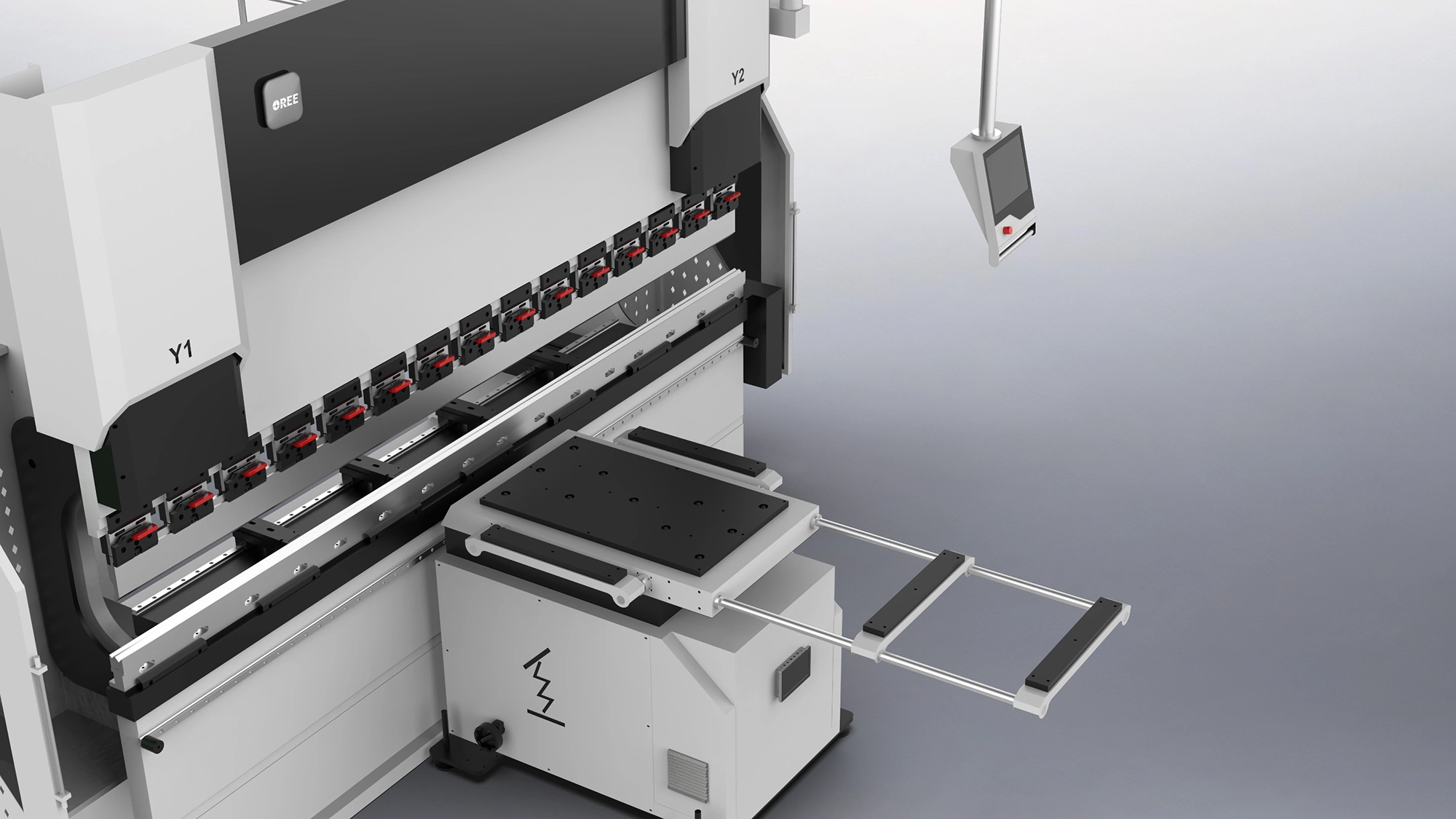

Следящая система поддержки заготовки (опция)
Динамическая поддержка крупногабаритных листовых материалов. Во время процесса гибки следящая тележка поддержки синхронно перемещается вместе с заготовкой, обеспечивая непрерывную динамическую поддержку листового материала. Система эффективно предотвращает провисание и деформацию листового материала под воздействием собственного веса, снижает необходимость ручной поддержки и значительно повышает эффективность обработки.
Заднее защитное ограждение (опция)
Многоуровневая система безопасности для обеспечения безопасного производства. Задняя часть оборудования оснащена комплексным защитным устройством, которое эффективно изолирует опасные зоны и предотвращает случайное попадание персонала в рабочую область оборудования во время эксплуатации. Конструкция соответствует современным требованиям промышленной безопасности, повышает уровень защиты оператора и обеспечивает более безопасные и надёжные условия производства.
Технические Характеристики
| Параметр | BEND 13032 | BEND 10032 | BEND 17032 | BEND 20032 | BEND 25032 | BEND 32032 |
| Усилие прессования | 1000KN | 1300KN | 1700KN | 2000KN | 2500KN | 3200KN |
| длина изгиба | 3200mm | 3200mm | 3200mm | 3200mm | 3200mm | 3200mm |
| ширина между колоннами | 2600mm | 2600mm | 2600mm | 2600mm | 2600mm | 2600mm |
| глубина горловины | 400mm | 400mm | 400mm | 400mm | 400mm | 400mm |
| ход ползунка | 200mm | 200mm | 200mm | 200mm | 250mm | 250mm |
| высота проема (D) | 480mm | 480mm | 480mm | 480mm | 500mm | 500mm |
