Серия OR-TZ
Серия OR-TZ
·Четыре патрона свободно двигаются в полный ход
·Параллельная загрузка‑выгрузка
·Без остатка заготовки
·Прецизионные патроны 3+1
| Мощность комплектации | 6кВт-20кВт |
| Диапазон размеров труб | Круг. труба:φ20-360мм Квадр. труба: 20мм ≤ сторона ≤ 360мм |
| Макс. вес одной трубы | 1200 кг |
| Мощность комплектации | 6кВт-20кВт |
| Диапазон размеров труб | Круг. труба:φ50-550мм Квадр. труба: 50мм ≤ сторона ≤ 550мм |
| Макс. вес одной трубы | 3000 кг |
| Мощность комплектации | 6кВт-20кВт |
| Диапазон размеров труб | Круг. труба:φ60-630мм Квадр. труба: 60 мм ≤ сторона ≤ 630 мм |
| Макс. вес одной трубы | 4000 кг |

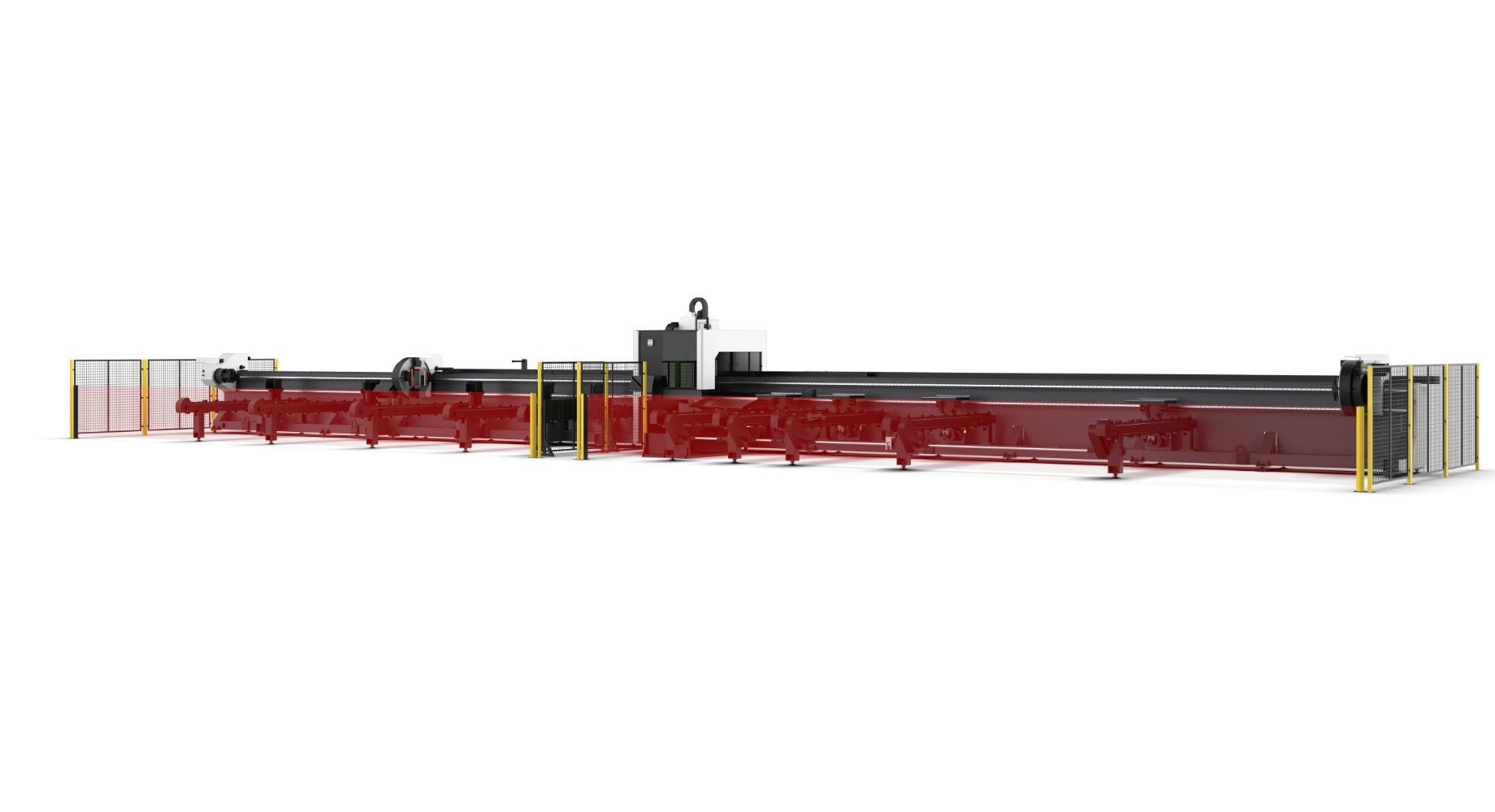

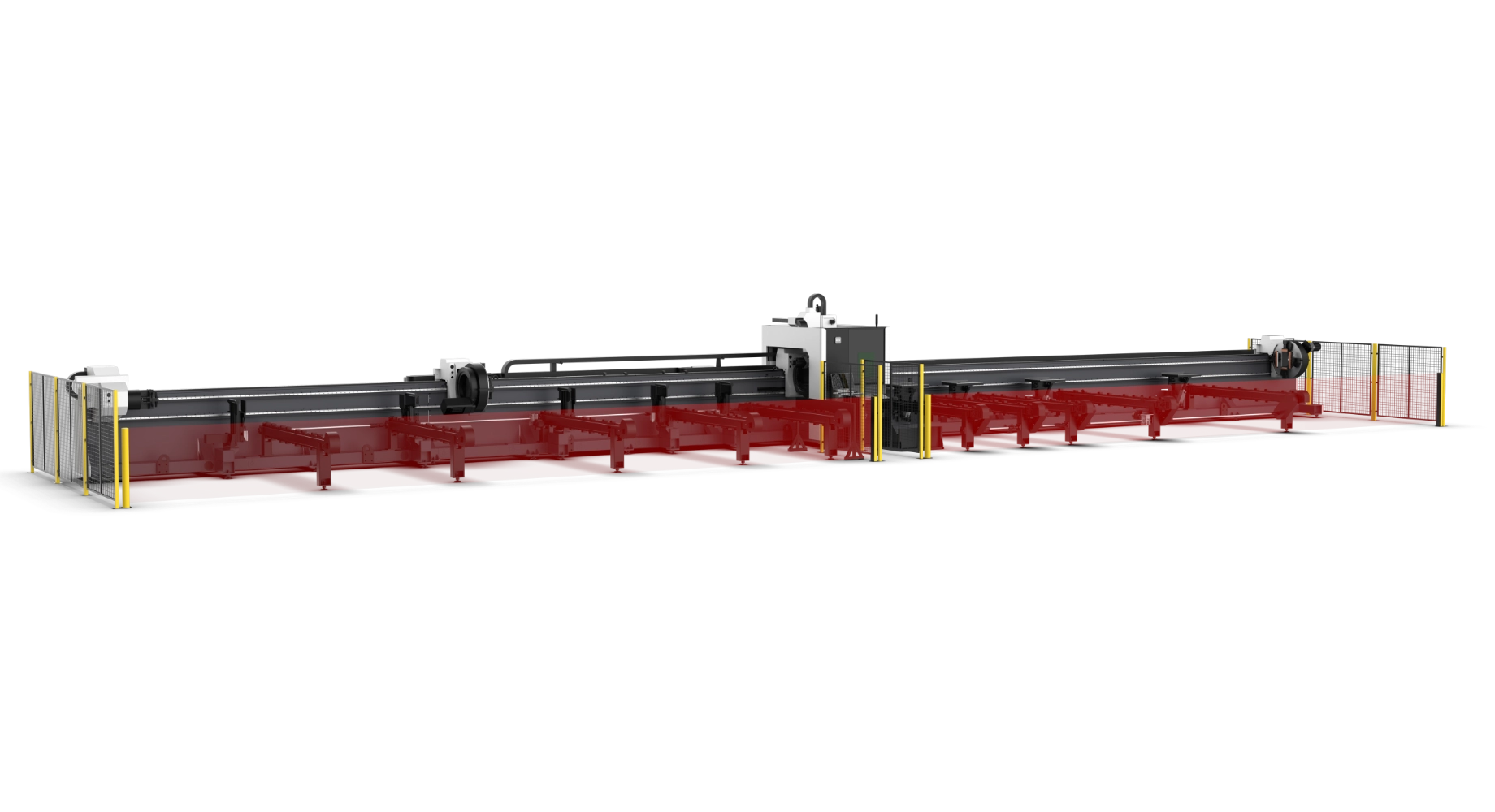

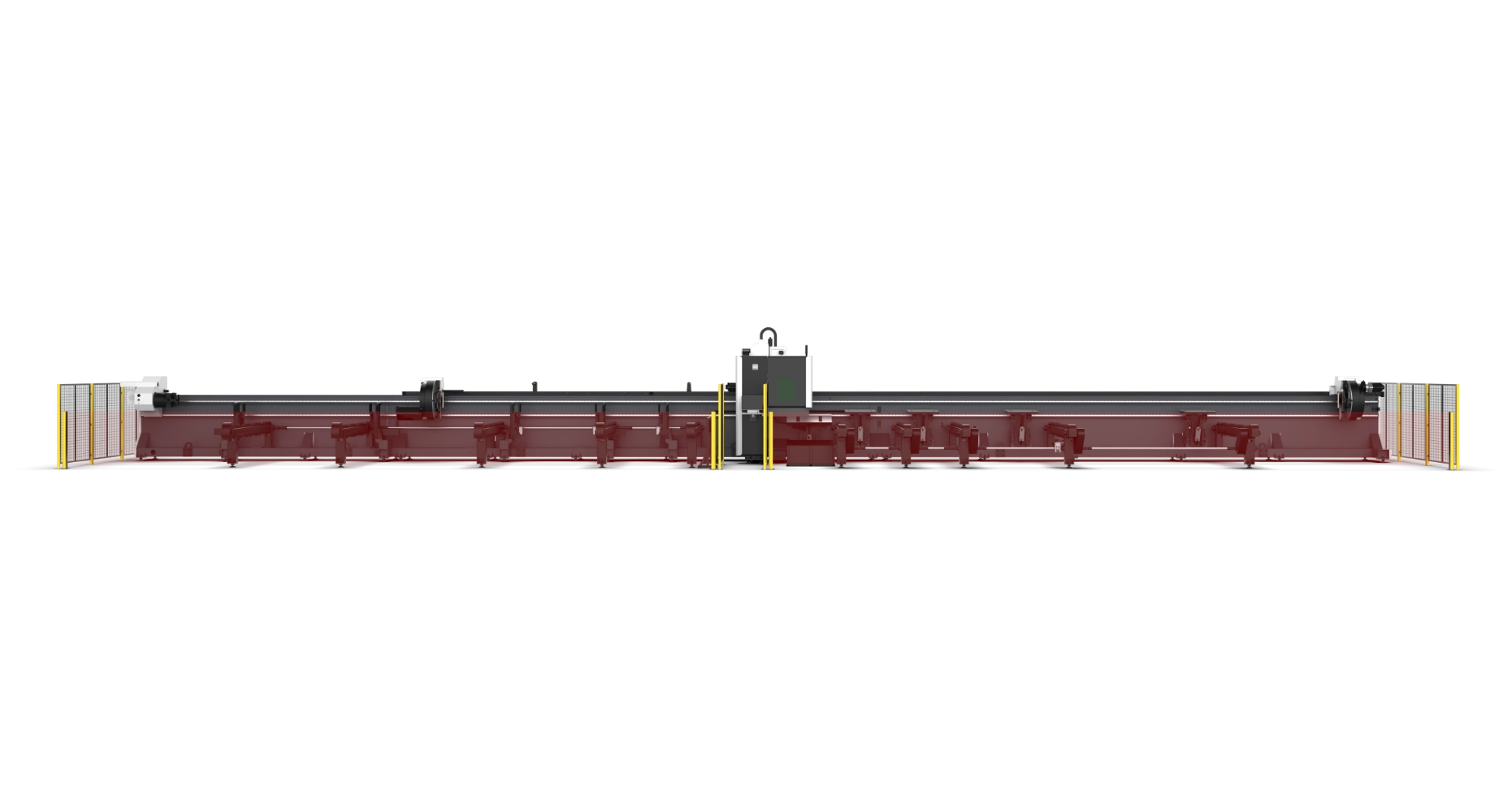

OR-TZ
Четыре патрона режут крупный диаметр
Цельная труба точная шинная резка

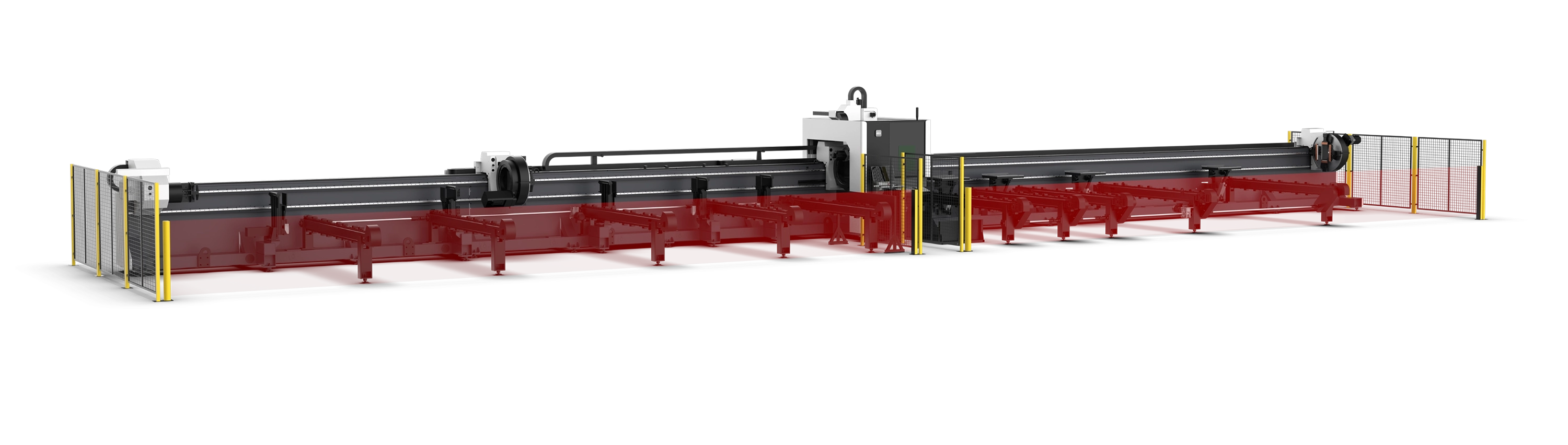

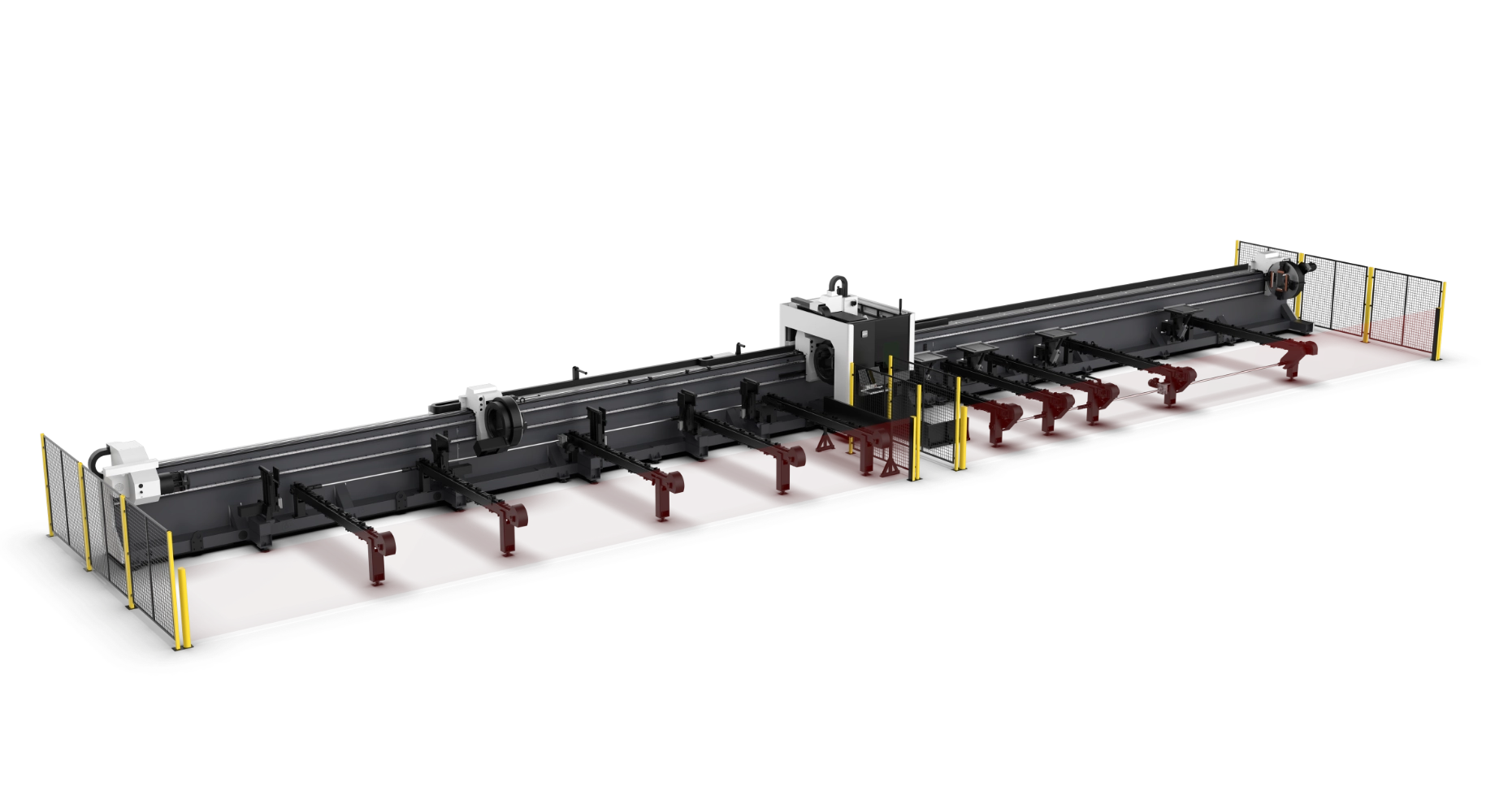

Четырехпатронный тяжелый лазерный труборез
Четыре патрона свободно двигаются
Параллельная загрузка‑выгрузка
Без остатка
Прецизионные патроны 3+1

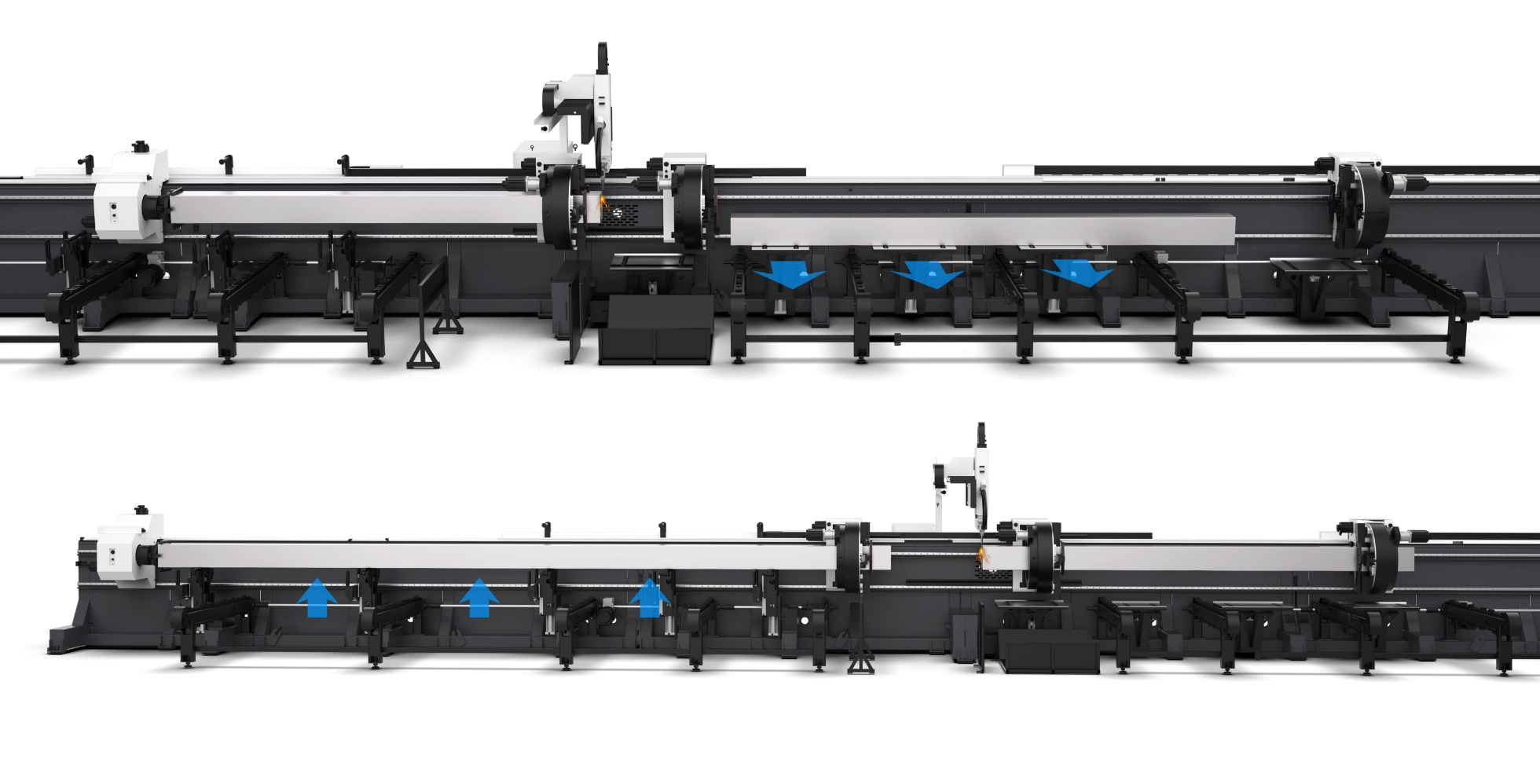

Параллельная загрузка‑выгрузка, сокращение времени ожидания
Процессы резки, загрузки в зоне загрузки и выгрузки выполняются одновременно. Реализуется режим «резка, выгрузка и загрузка одновременно», что значительно сокращает вспомогательное время и повышает производительность оборудования.

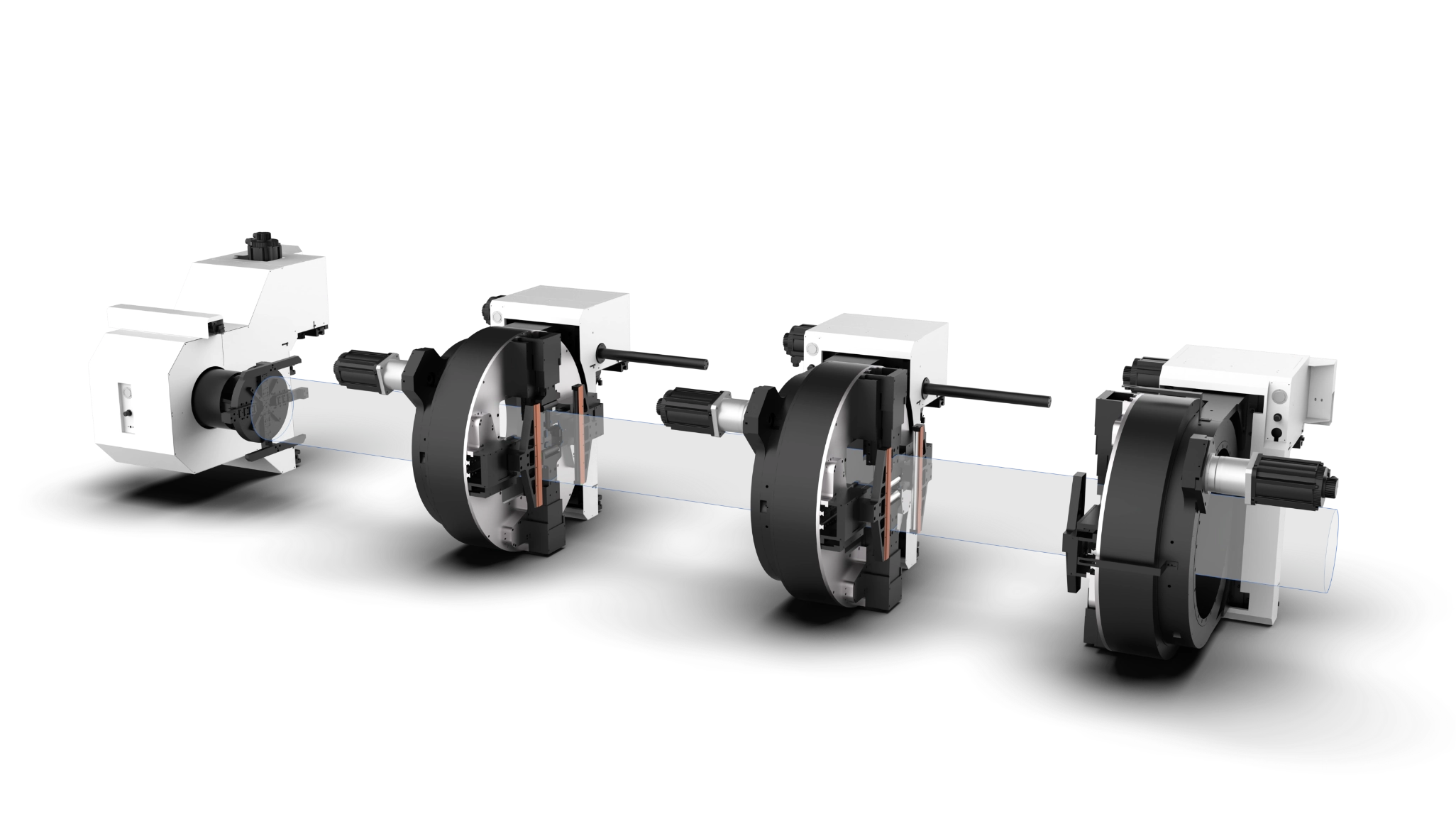

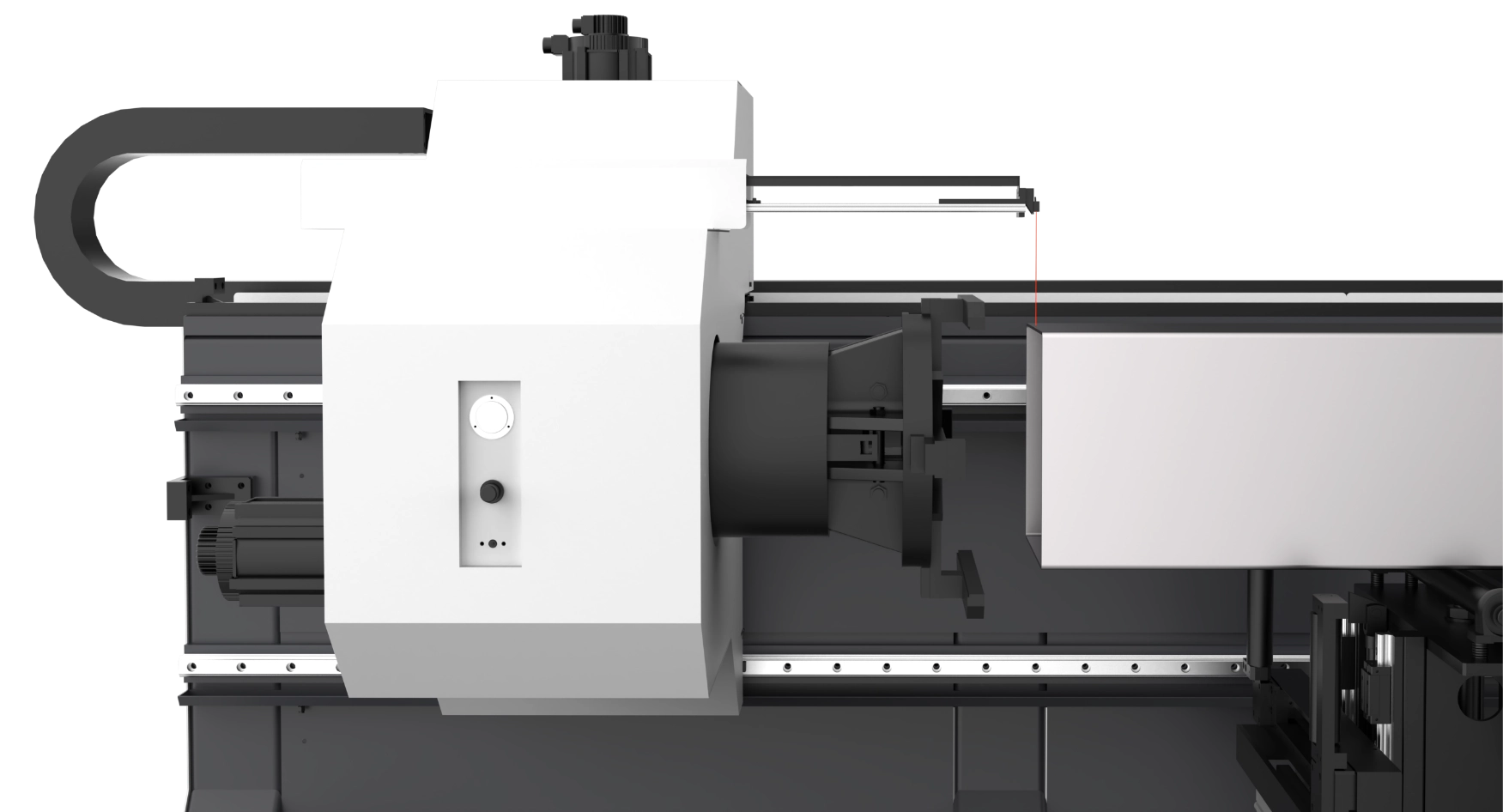

Прецизионные патроны 3+1, более стабильный и долговечный
Точный патрон по схеме «3 спереди + 1 сзади» подходит для обработки торцов труб различных типов. Усиленная герметичная защита эффективно предотвращает попадание искр резки и шлака, обеспечивая долгосрочную стабильную работу оборудования.

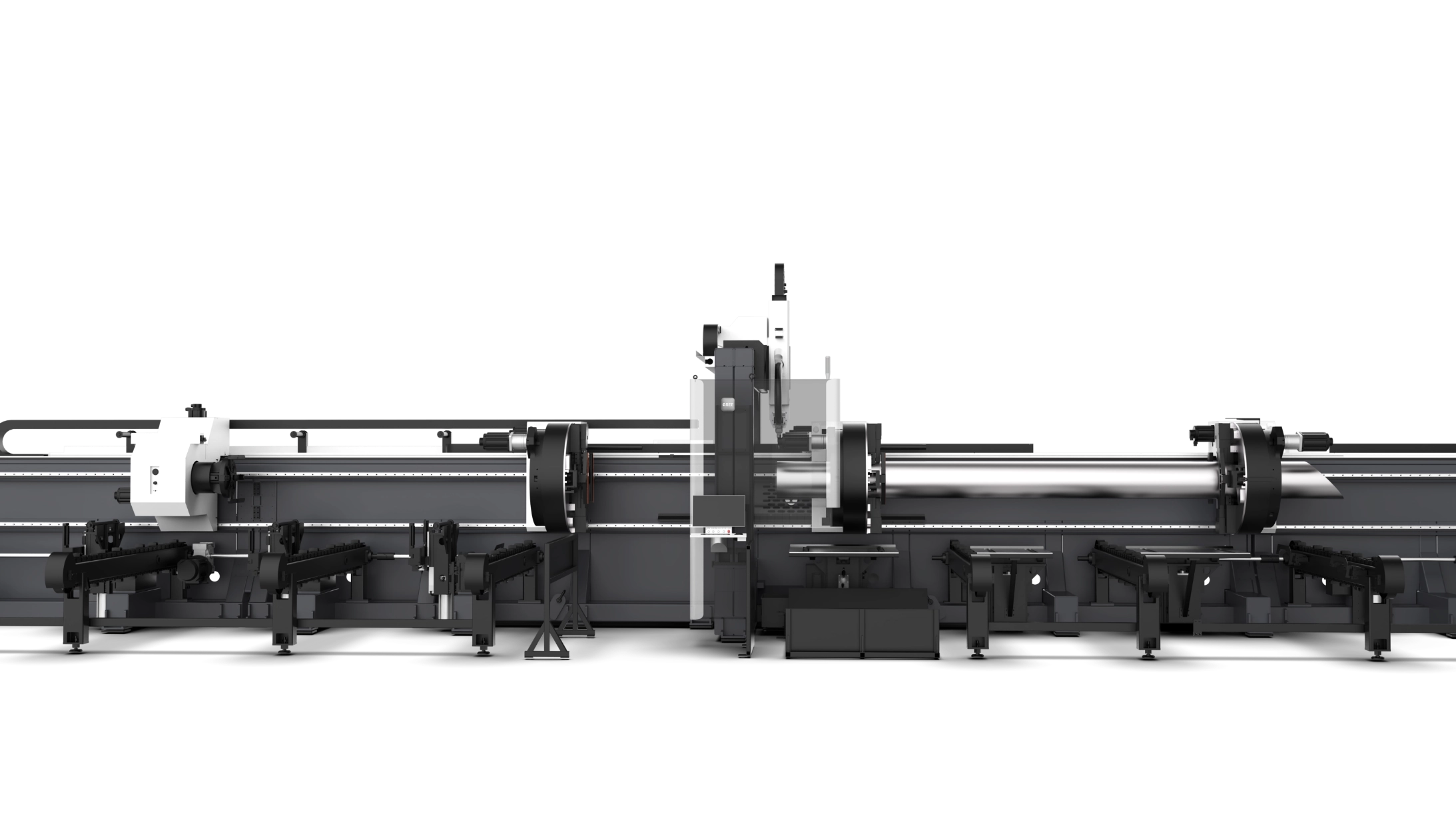

Обработка целой трубы без остатка, снижение материальных затрат
Труборез с четырьмя полностью свободными патронами выполняет сквозную резку целой трубы за счет скоординированного зажима и динамической опоры нескольких патронов. Полностью исключается остаток трубы, обеспечивается высокоэффективная обработка без отходов.

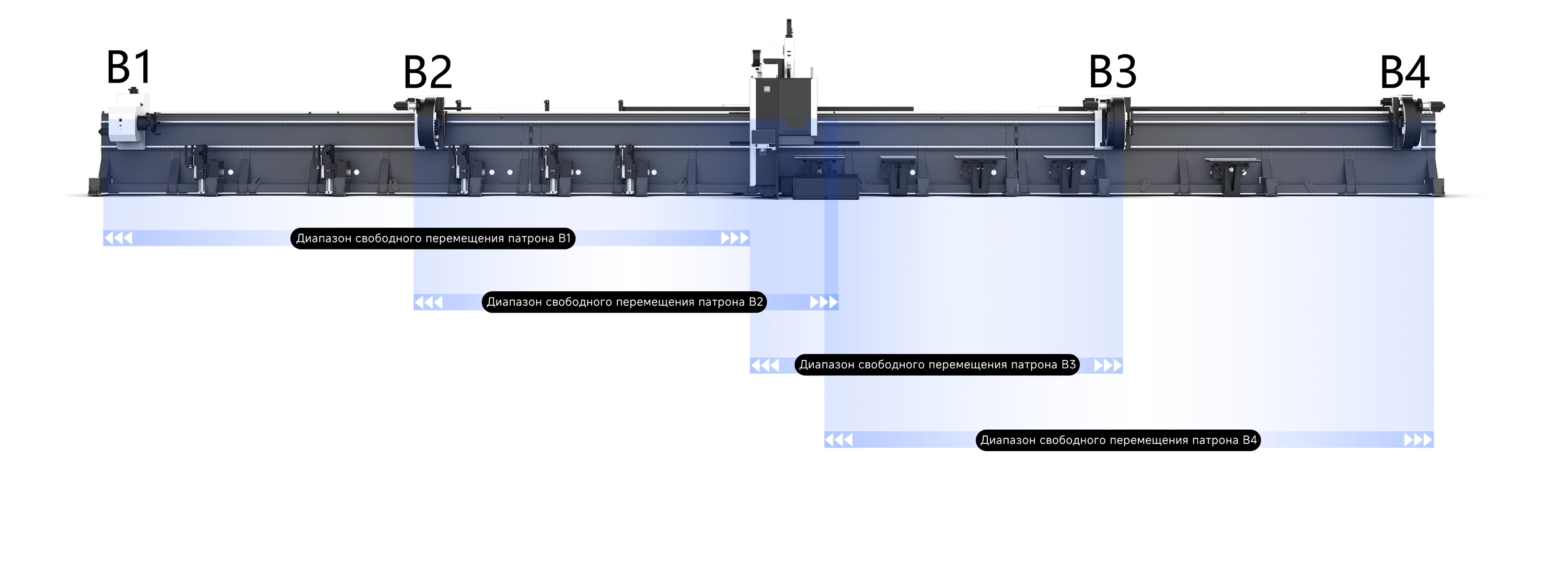

Четыре патрона полностью свободны, повышенная стабильность и эффективность
Скоординированное расположение четырех патронов обеспечивает полное разделение функций зажима и опоры, достигается существенное улучшение стабильности обработки и качества резки.
Шесть интеллектуальных функций, простая операция
Автоматическое центрирование, поиск трубы, контроль температуры, смазка, фокусировка и повторное центрирование. Сокращаются ручные операции и регулировки, обработка становится проще и стабильнее.
Четыре кулачка полностью свободны, повышенная стабильность и эффективность
Скоординированное расположение четырех патронов обеспечивает полное разделение функций зажима и опоры, достигается существенное улучшение стабильности обработки и качества резки.
Технические Характеристики
| Параметр | TZ36 | TZ56 | TZ65 |
| Мощность комплектации | 6кВт-20кВт | 6кВт-20кВт | 6кВт-20кВт |
| Диапазон размеров труб |
Круг. труба:φ20-360мм Квадр. труба: 20мм ≤ сторона ≤ 360мм |
Круг. труба:φ50-550мм Квадр. труба: 50мм ≤ сторона ≤ 550мм |
Круг. труба:φ60-630мм Квадр. труба: 60 мм ≤ сторона ≤ 630 мм |
| Макс. вес одной трубы | 1200 кг | 3000 кг | 4000 кг |
| Длина обработки | 12300 мм | 15000 мм | 15000 мм |
| Максимальное ускорение | 0,8G | 0,5G | 0,3G |
| Точность позиционирования | ±0,05 мм/м | ±0,05 мм/м | ±0,05 мм/м |
